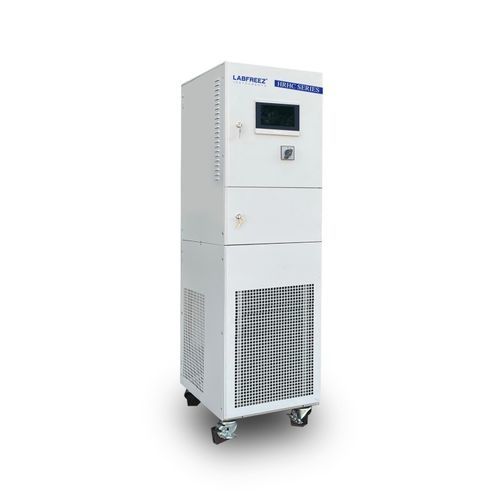

液晶显示屏温度调节器 HRHC-AH series

带触摸屏PID可编程

Product description

• 为反应釜和高放热工艺设计的制冷/加热温度控制系统。
• 适用于SUS反应釜、双层反应釜等温差超过150°C的场合。
• 可实现高温反应后的快速冷却，以及用于聚合反应和先进流动工艺的快速升温/降温循环。

Typical application of refrigeration heating temperature control system

• 高压反应釜、双层玻璃反应釜的冷热源动态恒温控制。
• 微通道反应器温控、小型温控系统、蒸汽供给系统温控及材料低温老化测试。
• 化学组合冷热源的恒温控制；半导体设备的冷/热处理；真空腔体的加热温度控制。

Advantages and functions of temperature control system of refrigeration

• 宽温度能力（可选温区示例：−80~190°C、−70~220°C、−88~170°C、−55~250°C、−30~300°C）；典型机型工作范围 −25°C~200°C。
• 采用反馈PID与专用动态控制算法的高精度智能控制，PLC控制器。
• 制冷量0.5至1200 kW（机型相关），确保生产稳定性和可重复性。
• 多功能报警与安全保护；采用板式换热器和管式加热器提高加热/冷却速率。
• 7英寸或10英寸彩色TFT触摸屏，支持温度曲线显示与数据导出（Excel）。
• 磁力驱动泵防止密封泄漏；全密闭循环延长传热介质寿命，避免高温油雾或低温水蒸气问题。
• 超高温冷却技术可在多种配置下直接从300°C高温进行冷却，许多情况下无需更换介质或加压。

Design notes
系统采用全封闭管路设计与高效板式换热器，减少所需传热介质量并提高热利用率，以实现快速温度变化。膨胀容器在接近室温处隔离循环介质，降低氧化和吸湿，减少工作温度范围内的挥发与劣化风险。

Advantage

• 宽工作温度范围
• 卓越的工艺稳定性与可重复性
• 智能高精度温控
• 通过板式换热器与管路加热实现最快的加热/冷却速率
• 高制冷能力可选
• 大温差范围内无需更换工作液
• 全封闭循环延长传热介质寿命
• 占地紧凑
• 7英寸 / 10英寸彩色TFT触摸屏
• 完善的报警与安全功能
• 高温快速冷却能力
• 磁力驱动泵避免循环泵泄漏

Application

• 反应器系统 / 高压釜
• 中试系统 / 迷你工厂
• 工艺放大与开发
• 双层反应釜
• 先进流动 / 微通道反应器
• 精馏与分离系统
• 材料测试与组合化学
• 半导体设备冷/热处理
• 真空腔体温度控制

Specifications (table)

• Model：HRHC-AH235W；HRHC-AH235；HRHC-AH255W；HRHC-AH255；HRHC-AH270W；HRHC-AH2A0W；HRHC-AH235（示例）
• Temperature range (°C)：−25°C~200°C
• Control Mode：Feedback PID + 专用动态控制计算，PLC控制器
• Temp. control：材料/工艺控制
• Program Editor：20个程序，每程序可编辑45步
• Communication protocol：MODBUS RTU，RS485接口
• Temperature feedback：四点 — 传热介质进出口、加热器和反应釜内物料（外部温度传感器）
• Refrigeration host：可独立设置制冷主机温度
• Temperature accuracy：±1°C（典型）
• Heating power（示例，机型相关）：3.5 kW；5.5 kW；7 kW；10 kW
• Cooling capacity（示例，机型相关）：200°C时：3.5/5.5/7/10 kW；100°C时：3.5/5.5/7/10 kW；20°C时：3.5/5.5/7/10 kW；−5°C时：3/4.5/6.6/8 kW；−20°C时：1.8/2.8/3.8/4.6 kW
• Circulation pump（示例）：Max 35 L/min @2 bar；Max 50 L/min @2 bar；Max 75 L/min @2 bar；Max 110 L/min @2 bar（机型相关）
• Compressor：Copeland（指定）
• Expansion valve：Danfoss（指定）
• Evaporator：KAORI 板式换热器
• Operation Panel：7英寸彩色触摸屏，温度曲线记录，支持Excel导出（7" / 10" 可选）
• Safety protection：自检；冷冻机过载保护；高压开关；过载继电器；热保护装置；低液位保护；高温保护；温度故障保护
• Closed circulation：完全闭路循环 — 高温无油雾，低温无水蒸气；低温时自动补油
• Refrigerant：R-404A
• Connection size：DN20 / DN25 / DN32（机型相关）
• Water-cooled spec（示例）：冷却水 800 L/H @1.5~4 bar；1200 L/H @1.5~4 bar；2000 L/H @1.5~4 bar；2900 L/H @1.5~4 bar（机型相关）
• Dimensions (mm) examples：water-cooled 500×680×1250；air-cooled 500×680×1450 或 650×700×1650（机型相关）
• Weight examples：water-cooled 160 / 235 / 315 / 390 kg；air-cooled 195 / 265 / 355 / 425 kg（机型相关）
• Power examples：AC380V 50Hz 6 kW (max)；AC380V 50Hz 8 kW (max)；AC380V 50Hz 11 kW (max)；AC380V 50Hz 14 kW (max)
• Case material：SUS 304
