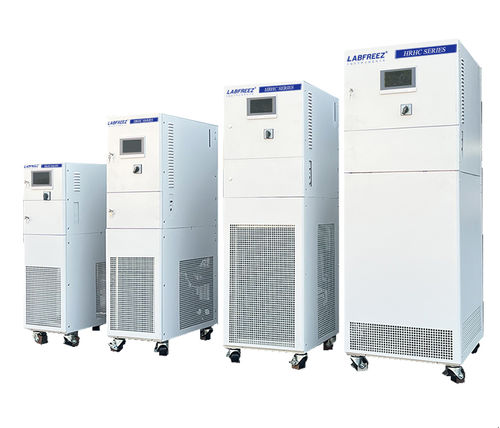

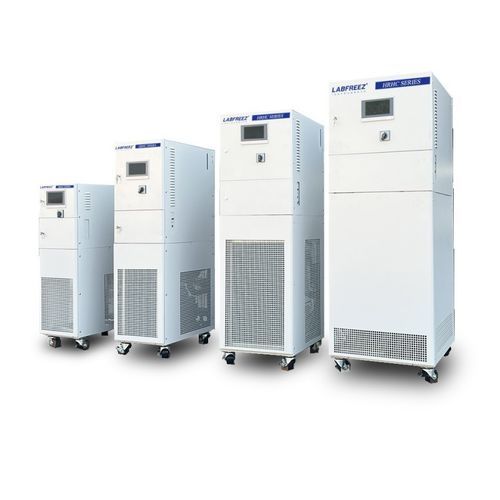

冷藏加热循环器 HRHC series

高温

应用：HRHC 系列密闭式制冷与加热循环器适用于反应釜、釜装高压釜（autoclave）、中试装置、微型工厂、双层夹套反应器、流动反应器、蒸馏系统、材料测试台、组合化学、半导体工艺与真空舱等外部温度控制场景。

主要优点与功能

• 密闭循环系统，保证传热介质清洁并延长介质寿命。
• 宽工作温区（示例机型可覆盖 −100°C 至 +350°C，视型号与介质而定）。
• 前馈（feed‑forward）双回路 PID 控制，实现物料与夹套温度的精确管理。
• 高工艺稳定性与重复性。
• 采用板式换热器和独立加热管路，提高加热/冷却响应速度。
• 制冷功率范围可选 0.5 kW 至 500 kW（视型号而定）。
• 可选 4"、7"、10" TFT 触摸屏，支持曲线显示与导出。
• 完善的报警与安全保护功能。

结构设计

• 全封闭液体循环，配膨胀容器，降低热介质消耗与挥发。
• 板式换热器实现快速温度切换且不引起压力上升。
• 连续控制示例范围：-80°C~190°C、-70°C~220°C、-88°C~170°C、-55°C~250°C、-30°C~300°C（以具体机型为准）。

显示功能

• 显示所有工艺控制温度及温度曲线，支持放大与导出。
• 膨胀容器液位、制冷系统/加热器/循环泵工作状态指示。
• 温控模式与物料/传热介质选择。
• 可设上下温限、夹套与物料温差设定、低液位/空液报警。
• 制冷压缩机可设手动或自动运行；支持配方/工艺程序管理。

过程控制原理

• 双回路控制：主 PID（物料）与从 PID（夹套/循环），主回路与前馈信号共同构成从回路设定，降低系统滞后与超调。

高重复性

• 系统设计与双回路控制策略保证高测量重复性与工艺可重复性，适合放大与批量生产。

循环泵

• 提供耐高温磁力驱动泵或无泄漏 shield‑driven 泵，适合高低温工况，降低泄漏风险并实现低噪声与大流量。

电子膨胀阀

• 采用电子膨胀阀（例：Emerson），以步进控制（精细步距）调节制冷剂流量，提升控制精度。

配置软件（可选）

• 可与电脑连接，实现屏幕捕捉、曲线记录与配方管理。
• 远程通信距离可达 200 m，便于设定温度与报警记录。

安全保护

• 多重保护：相序检测、泄漏保护、制冷系统高/低压或高/低电压保护、泵/压缩机过载、液位高/低、两级独立过温保护、水保护、循环管路关闭保护；故障报警在触摸屏显示。

连接管路（项目 / 温度范围 / 接口）：
氟橡胶软管 - -30~200°C - Φ12*16, Φ16*22, Φ20*26
金属保温管 - -60~250°C - DN15, DN20, DN25, M24*1.5, M30*1.5, M38*1.5

数据接口与软件（标准配置）：

• PT100 温度传感器输入。
• USB 数据导出接口。
• RS485 接口（MODBUS RTU）及报警触点输出。

传热介质

• 系统稳定性依赖于恰当介质选择。LABFREEZ 传热介质有 10L、25L、30L、200L 包装供选。

可选项

• 4–20 mA 测量与设定输入。
• 以太网或 RS232（MODBUS）接口与计算机操作软件。
• 带触摸屏的外置控制箱。

通用规格

• 控制方式：前馈 PID，PLC 控制。
• 程序：20 组 × 每组 45 段。
• 温度传感器：循环介质 PT100；物料 PT100（3 测点）；可选 4–20 mA。
• 控制面板：带温度曲线显示与记录的彩色 TFT 触摸屏（4"、7"、10"）。
• 制冷功率：0.5–500 kW（按型号）。
• 换热器：板式换热器。
• 泵：磁力驱动或 shield‑driven 无泄漏泵。
• 安全：自检、超载保护、热保护、高压开关等。

规格

• 品牌：Labfreez Instruments
• 型号 / 系列：HRHC Series
• 使用温度（示例）：最低 -100°C 至 最高 +250°C（视变体而定）
• 控制：双回路 PID（feed‑forward），PLC，配方程序
• 接口：PT100、USB 导出、RS485（MODBUS）；可选以太网/RS232/4–20 mA
• 显示：彩色 TFT 触摸屏（4"、7"、10"）
• 循环泵：磁力驱动或 shield‑driven 无泄漏泵
• 制冷功率：0.5–500 kW（视型号而定）
