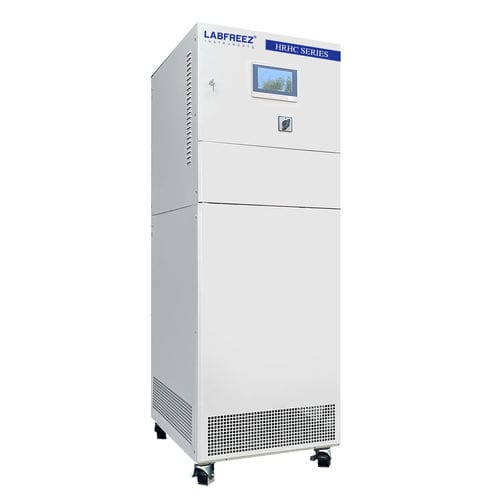

冷藏加热循环器 HRHC-425W-2T N

高温

Product
密闭式制冷加热循环装置（HRHC系列），具备动态温度控制，可精确管理物料温度与循环液温度。

Application
适用于与反应釜、加压釜、试验/中试装置、双层/流动反应器、蒸馏系统、材料测试台、组合化学、半导体工艺及真空腔体等系统联用。

Advantages & Functions

• 全密闭循环系统可减少污染，延长传热介质寿命。
• 根据型号/配置可提供宽温域工作范围（示例：潜在范围可达-100°C至+350°C）。
• 智能前馈PID温控，具备高稳定性与可重复性。
• 采用高效板式换热器与优化加热回路，提高加热/冷却速率。
• 系列覆盖从0.5 kW左右到数百千瓦的制冷能力（视型号而定）。
• 可选TFT触摸屏（4"、7"、10"），具备曲线显示与导出功能。
• 完善的报警与安全功能，可实现高温快速降温。
• 可选计算机通信与远程监控（合适配置下可达约200米）。
• 相对产能具有紧凑占地设计。

Structure design
全闭式液体循环，配膨胀容器；高效板式换热器可减少热媒需求量并实现快速温度切换。膨胀容器温度受限，仅容器内介质接触空气，从而降低挥发与风险。许多连续控制范围可在不更换热媒且不提高系统压力的情况下实现（示例：-80°C~190°C、-70°C~220°C、-88°C~170°C、-55°C~250°C、-30°C~300°C，视配置而定）。

Key structural advantages

• 仅膨胀容器内介质接触空气（容器温度通常限制在≤约60°C），降低挥发风险。
• 高温下传热介质不易挥发。
• 在宽温域内无需频繁更换热媒。

Display function

• 显示所有工艺控制点温度。
• 显示膨胀容器液位及制冷系统、加热器和循环泵的工作状态。
• 可选择材料或传热介质温度控制模式；可设上下限及夹套-物料温差。
• 缺液报警；压缩机手动/自动运行设定。
• 温度曲线清晰显示并支持缩放与导出；具备配方/程序选择及报警记录显示。

Principle of process control
采用双回路PID（主回路与次回路）并辅以前馈控制。主回路输出与前馈信号共同构成次回路设定，能够严格控制温度梯度，最小化超调与滞后。

Circulation pump
采用耐高温磁力驱动泵或轴封屏蔽型无泄漏泵以降低泄漏风险，运行噪音低，流量满足工艺循环需求。

Electronic expansion valve
宽范围动态温控采用电子膨胀阀（示例供应商：Emerson），通过步进电机控制实现冷媒量的精细调节，提升控制精度。

Configuration software (optional)

• 可将HRHC系列连接至电脑以便安装与显示记录。
• 通讯距离在合适接口下可达约200米。
• 便于温度设置、实时控制画面、曲线记录、程序选择与报警记录。

Safety protection
提供多重保护：自检、压缩机高/低压或高/低电压保护、泵/压缩机过载保护、高低液位报警、独立过温保护、相序保护及循环管路断开保护等。

Connecting pipe
典型接口与温度适配：

• 氟橡胶软管：-30°C～200°C — 尺寸 Φ12*16、Φ16*22、Φ20*26。
• 金属保温管：-60°C～250°C — 接口 DN15、DN20、DN25、M24*1.5、M30*1.5、M38*1.5。

Data interface & software (standard)

• PT100温度传感器输入。
• USB数据导出接口。
• RS485接口（MODBUS RTU）可选；报警触点输出。

Heat conduction medium
根据工作温度选择合适传热介质以保证稳定运行。厂商常用包装：10 L、25 L、30 L、200 L。

Optional

• 4–20 mA温度测量输入。
• 4–20 mA温度设定输入。
• 以太网接口、RS232（MODBUS）接口。
• 电脑操作软件（需以太网）及带触控显示的外置控制箱。

Common specifications

• 控制方式：Feedforward PID、PLC控制。
• 温度控制：可分别控制并设置物料温度与循环液温度。
• 程序能力：最多20组程序，每组最多45段。
• 协议：通过RS485的MODBUS RTU。
• 传感器：循环介质与物料采用PT100（标准3测点）；4–20 mA为可选项。
• 控制面板：7"彩色触摸屏，具备温度曲线显示与记录（可选其它屏幕尺寸）。
• 安全：自检、过载保护、高压开关、过载继电器、热保护装置等。
• 闭式循环设计，避免高温时油雾及低温时湿气进入；部分型号支持传热介质自动补充。

Laboratory example specifications
实验室示例（介质温度范围 -40°C～+200°C）：控制方式 = Feedforward PID + PLC；传热介质控制精度约±0.5°C；物料温度精度约±1°C；加热功率示例 2.5 kW 至 10 kW；冷却能力与流量/压力随型号与温度变化。

Industrial example specifications
工业系列示例型号：HRHC-4A25W、HRHC-4A38W、HRHC-4A60W、HRHC-4A95W、HRHC-4A130W。典型范围 -45°C～+250°C；控制精度约±1°C；大功率型号加热功率可达数十至数百kW；提供水冷/风冷选项；外壳常用不锈钢（SUS304）。

Notes
HRHC系列技术内容与配置说明。该字段不含商业联系方式或外部网址。
