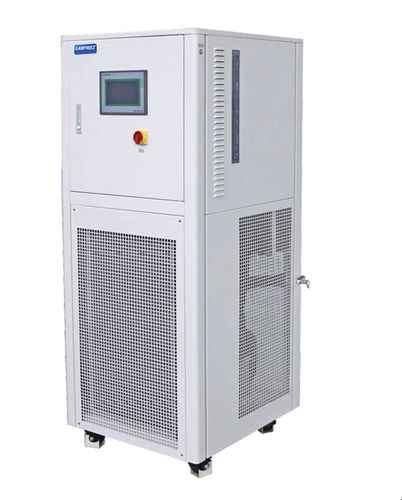

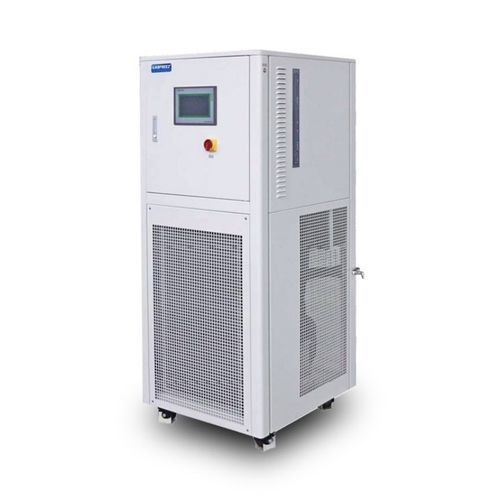

液体冷却装置 LRC-50 series

用于冷冻实验室气冷式

产品说明
闭式循环冷水机，设计用于防止循环液污染并延长传热介质寿命。适用于实验室、工艺冷却及需稳定控制至 −50°C 的低温测试场景。

特点

• 闭式循环管路设计，最大程度减少循环液污染，延长液体使用寿命。
• 多级安全保护，确保运行可靠。
• 采用品牌压缩机；级联制冷技术以实现深冷。
• 以人为本的布局设计，便于操作与维护。
• 高效的双冷凝器系统。
• 计算机级联温控器，分辨率0.1°C；温度范围 −50°C〜30°C；PT100传感器。
• 低温端工艺保证低温下的温度稳定性。
• 可设置压缩机启停差：
• 环境温度监测，防止运行时内部温度异常上升。
• 多重故障报警：超温报警、传感器报警、高压报警、压缩机过热报警、液位报警。
• 通电延时保护；三级级联保护器。
• 所有部件接地保护。
• 全封闭循环设计：低温无水汽，确保冷却介质纯净；即使形成冰晶也有利于传热液长期使用。
• 高性能循环泵，适合24小时连续运行。
• 采用板式换热器以提高传热效率。

技术参数（表）
型号: LRC-5018 | LRC-5040 | LRC-5062 | LRC-5090 | LRC-50A1 | LRC-50A2
介质温度范围: -50°C ~ 30°C | -50°C ~ 30°C | -50°C ~ 30°C | -50°C ~ 30°C | -50°C ~ 30°C | -50°C ~ 30°C
温度控制: ASET 多功能控制器（所有型号）
可选温控: 传热介质出口温度控制
通讯协议: MODBUS RTU 协议，RS485 接口
温度反馈: 传热介质温度反馈 PT100
制冷能力（-10°C）: 1.5 kW | 3.2 kW | 4.5 kW | 6.2 kW | 8.3 kW | 12 kW
制冷能力（-20°C）: 1.2 kW | 2.7 kW | 3.8 kW | 5.5 kW | 7 kW | 10 kW
制冷能力（-40°C）: 0.4 kW | 0.75 kW | 1.15 kW | 1.5 kW | 2.1 kW | 3 kW
循环泵（典型）: Max20L/min 0.7BAR | Max20L/min 0.7BAR | Max35L/min 1BAR | Max35L/min 1BAR | Max75L/min 1BAR | Max75L/min 1BAR
液体储存容量: 15L | 20L | 25L | 30L | 35L | 45L
压缩机: Tecumseh | Copeland | Copeland | Copeland | Copeland | Copeland
蒸发器: 铜管（所有型号）
操作控制器: 7英寸彩色触摸屏；温度曲线记录；可导出Excel格式
安全保护: 自诊断；冷冻机过载保护；高压开关；过载继电器；热保护装置；其他安全保护
制冷剂: R-404A
连接尺寸: DN-15 | DN20 | DN20 | DN20 | DN20 | DN-20
产品尺寸（风冷）: 400×600×1050 mm | 500×680×1350 mm | 550×680×1450 mm | 550×680×1550 mm | 620×680×1650 mm | 750×750×1750 mm
重量（风冷）: 145 kg | 185 kg | 230 kg | 275 kg | 340 kg | 380 kg
电源: AC220V 50Hz 2.2kW（最大） | AC380V 50Hz 3.5kW（最大） | AC380V 50Hz 4.5kW（最大） | AC380V 50Hz 6kW（最大） | AC380V 50Hz 7kW（最大） | AC380V 50Hz 9kW（最大）
材质: 冷轧钢喷漆（标准）
可选泵: 35L/min 2.5bar；50L/min 2.5bar；110L/min 2.5bar
可选材质: SUS304 不锈钢
可选（压力）: 提供最大6 bar循环泵
可选电源: 220V 60Hz 三相；440–480V 60Hz 三相
备注: 可根据要求定制更大容量的储液罐。

规格 / 技术参数

• 产品类型：闭式循环冷水机（LRC-50 系列）。
• 温度范围：-50°C 至 30°C；分辨率 0.1°C；PT100 传感器。
• 控制器：ASET 多功能控制器，7英寸彩色触摸屏，支持温度曲线记录与导出。
• 制冷技术：级联制冷；双冷凝器系统；铜管蒸发器。
• 压缩机：根据型号采用 Tecumseh 或 Copeland 品牌压缩机。
• 循环泵：多种流量/压力可选（典型至 75 L/min；可选至 110 L/min；可达 2.5 bar）；设计用于连续运行。
• 制冷能力示例：根据型号最高可达 12 kW（@ -10°C）；表中列出 -10°C、-20°C 和 -40°C 工况下的数值。
• 液体储存容量：根据型号 15 L 至 45 L；可按需定制更大储罐。
• 通讯：MODBUS RTU（RS485）。
• 安全与保护：多重故障报警、自诊断、过载及热保护、高压开关、通电延时保护、所有部件接地。
• 制冷剂：R-404A。
• 结构：标准为冷轧钢喷漆；可选 SUS304 不锈钢。
• 连接尺寸与外形：DN15–DN20 接口；各型号尺寸与重量见表。
• 电源选项：标准 AC220V 50Hz 或 AC380V 50Hz；可选 60Hz 三相电源。
