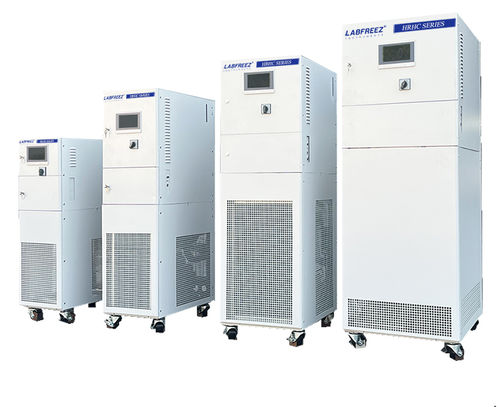

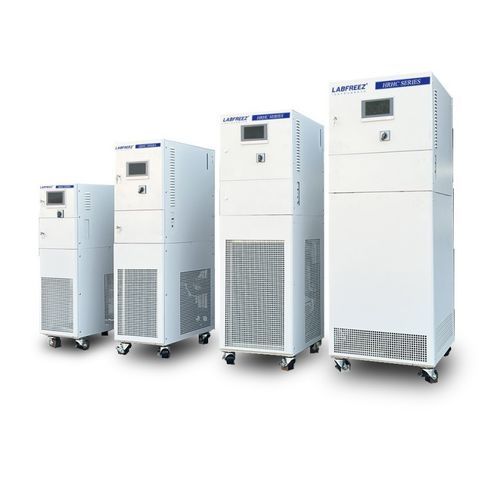

冷藏加热循环器 HRHC series

高温

适用范围： HRHC 系列密闭制冷与加热循环装置（动态温度控制系统）可连接反应釜、灭菌釜、试验/中试装置、双层反应器、先进流动反应器、蒸馏系统、材料检测装置、组合化学系统、半导体设备及真空箱等工艺设备。

优势与功能：

• 密闭循环系统保证高精度温控并延长循环介质寿命。
• 产品族覆盖广泛工作温区（部分配置可达 −100°C 至 +350°C）。
• 智能前馈+PID 控制，减少滞后与超调。
• 工艺稳定性高，重复性好。
• 采用高效板式换热器与优化加热回路，提高换热速率。
• 冷量可选范围大，约 0.5 kW 至 500 kW，视型号而定。
• 可选 4"、7" 或 10" TFT 触摸显示屏。
• 完善的报警与安全保护功能。
• 具备高速降温能力（部分配置可从高温迅速降温）。
• 可选 PC/远程控制与数据记录软件（合适硬件下通信距离约 200 m）。
• 紧凑设计，适用于实验室与中试场景。

结构设计： 全封闭管路设计，采用高效板式换热器以减少热介质用量并实现快速温度爬升。系统为闭式液体循环并配有膨胀容器，膨胀容器与循环机械连接，使容器温度受限（通常≤60°C）。优势：

• 仅膨胀容器内的热介质接触空气，降低介质氧化与挥发风险。
• 正常运行下高温工况不会出现显著热介质挥发。
• 在许多连续控制范围内无需更换介质（示例：−80°C~190°C、−70°C~220°C、−88°C~170°C、−55°C~250°C、−30°C~300°C），且无压力上升。

显示功能：

• 显示所有过程控制温度。
• 膨胀容器液位显示。
• 制冷系统运行状态指示。
• 加热器运行状态指示。
• 循环泵运行状态指示。
• 可选温控模式：物料温度或热传递介质温度。
• 可设温度上下限。
• 可设夹套与反应物之间的温差。
• 缺液报警。
• 压缩机手动/自动运行选择。
• 清晰的温度曲线显示、缩放及导出（需选配 PC 软件）。
• 程序/配方设置与显示。
• 报警记录与注释显示。

过程控制原理： 采用两回路控制架构（主回路 + 次回路）并从 PV 引入前馈。主 PID 输出与前馈信号合成次回路的复合设定值，从而最小化滞后与超调，保证精确的温度梯度。

高重复性 / 控制精度： 前馈 + PID（可选 PLC）及多点反馈实现对热传导介质与工艺物料的高重复性与严密控制；典型精度：介质约 ±0.5°C，工艺物料约 ±1°C（视型号）。

循环泵： 采用耐高温磁力驱动泵或屏蔽驱动无泄漏泵，降低泄漏风险，低噪音且流量能力高，适合高低温运行。

电子膨胀阀： 动态温控系统采用电子膨胀阀（推荐 Emerson），可精确调节开度（0–750 步/分），控制制冷剂量以提高控温精度。

配置软件（可选）：

• 允许通过相应接口选件（如以太网）将 HRHC 系列连接至 PC。
• 保存显示截图与记录至电脑。
• 适当硬件条件下通信距离约 200 m。
• 便捷的温度设置、实时控制界面与曲线记录。
• 程序选择与报警屏记录功能。

安全保护： 多重安全保护与自检功能：相序与漏电保护、制冷系统高低压/高低电压保护、泵/压缩机过载保护、高低液位报警、至少两重独立过温保护、水保护及循环管路切断保护等。

连接管路（摘要）：

• 氟橡胶软管：−30°C~200°C，Φ12×16、Φ16×22、Φ20×26。
• 金属保温管：−60°C~250°C，DN15、DN20、DN25、M24×1.5、M30×1.5、M38×1.5。

数据接口与软件（标准）：

• PT100 温度传感器输入。
• USB 数据导出接口。
• RS485 接口（MODBUS RTU 协议）。
• 报警触点输出。

传热介质： 根据工作温区与外部循环要求选择合适介质；LABFREEZ 提供 10 L、25 L、30 L 和 200 L 的包装介质以供选择。

可选项（示例）：

• 4–20 mA 温度测量输入。
• 4–20 mA 设定输入。
• 以太网与 RS232（MODBUS）选件。
• 计算机控制软件（需以太网选件）。
• 带触摸屏的外置控制箱。

技术规格：

• 介质温度范围（范例）：−70°C ~ +250°C（特殊配置可达 −100°C 至 +350°C）。
• 控制方式：前馈 + PID；可选 PLC 及无模型自整定算法。
• 温控模式：可独立控制物料温度与循环液温。
• 程序编辑器：多组程序（例如 5 程序 × 40 步；某些配置可达 20 组 × 45 段）。
• 协议：RS485（MODBUS RTU，标准）。
• 外部反馈：PT100（默认）或 4–20 mA 可选。
• 反馈点：介质进出口及反应物（支持 3 点反馈）。
• 控制精度：介质约 ±0.5°C；物料约 ±1°C（典型）。
• 加热功率示例：2.5、3.5、5.5、7.5、10、15 kW（视型号）。
• 冷却能力：视型号而定，家族产品在不同温点有示例值。
• 循环泵：磁力驱动，适用于高/低温。
• 压缩机：推荐 Tecumseh 或 Emerson Copeland 螺旋压缩机（依型号）。
• 膨胀阀：Danfoss/Emerson 的热膨胀阀及 Emerson 电子膨胀阀以提高精度。
• 蒸发器：采用高效板式换热器。
• 操作面板：7" 彩色触摸屏为标准，其他尺寸可选。
• 安全特性：自检、过载与热保护、高压开关及多重内置保护。
• 闭式循环：避免高温油雾和低温吸湿；提供低温运行时自动补给。
• 制冷剂：常用 R404A / R23，依据低温需求选型。
• 连接口与尺寸：典型配件 G1/2、G3/4、G1；不同型号有相应螺纹/法兰选项；提供风冷和水冷版本。
• 典型重量/功率：重量示例从约 190 kg 起；功耗与电源视型号而定（示例：5.2、8、11、15、20、28 kW）。
