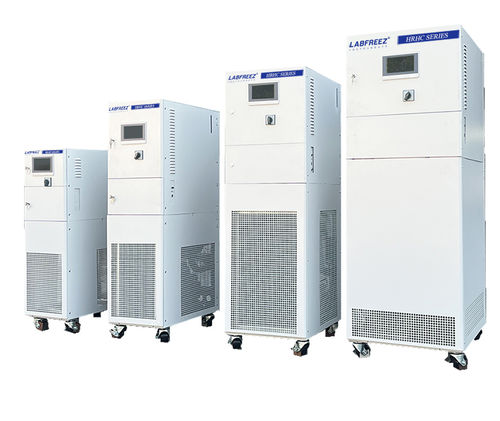

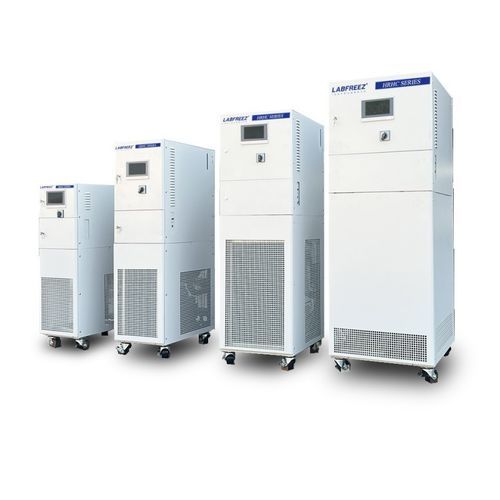

冷藏加热循环器 HRHC-M series

高温

产品概述
冷却与加热循环器，温度控制单元。用于实现工艺的最大稳定性与可重复性。适用于众多中试及工业生产反应器的温度控制系统。TCU将现有的加热（蒸汽、热水）与冷却（制冷、低温液体）设施整合为单一流体的二次回路系统，使唯一一种传热介质循环进入反应釜夹套（一次介质不直接流入夹套）。整个反应过程的温度由系统运行进行控制。

优势与功能

• 工作温度范围 -25°C 至 200°C（可提供其它范围；可选更宽范围至 -50°C 至 250°C）。
• 集中控制 2–20 台反应器；每台反应器及其夹套温度可独立设定。单台系统可将多台反应器控至目标温度。
• 工艺最大稳定性与可重复性。
• 在系统控制下提升能效：冷媒与加热介质流向夹套的流量被精确控制。
• 实现复杂多反应器工艺的性能。
• 高精度智能温度控制。
• 采用板式热交换器与管道加热器以提升升温与降温速率。
• 超高温灵活冷却技术：采用冷却水从 250°C 降温时可避免蒸汽产生；水温升控制在约 4°C 内，以降低换热器结垢风险。
• 可与工厂现有制冷与加热系统并用以降低投入成本。
• 延长热介质寿命。
• 10 英寸 TFT 触摸屏，图形显示。
• 全面的报警与安全功能。
• 提供 USB 接口、RS485 接口及工业控制配置软件。
• 可根据客户要求选配防爆设计。

系统要点说明
TCU 实施单一流体二次循环温度控制理念：闭合的热介质回路在换热器与反应器夹套间循环。系统可集成电加热辅助、用于精确流量控制的比例控制阀、PLC 或自适应 PID 控制器以及多点温度反馈（传热介质进出口与反应物料温度通过 PT100 反馈）。全封闭管路设计与模块化换热接口支持按需扩展换热模块。

1. 二次循环单元 — 单一流体温控系统（表格内容以行呈现）
型号：HRHC-M35N / HRHC-M35NS / HRHC-M35NH / HRHC-M35NSH ; HRHC-M50N / HRHC-M50NS / HRHC-M50NH / HRHC-M50NSH ; HRHC-M80N / HRHC-M80NS / HRHC-M80NH / HRHC-M80NSH ; HRHC-M125N / HRHC-M125NS / HRHC-M125NH / HRHC-M125NSH ; HRHC-M200N / HRHC-M200NS / HRHC-M200NH / HRHC-M200NSH
介质温度范围：-120 ~ 250°C（最大温度依供应商加热/冷却源设定）。-40 ~ 135°C（使用乙二醇‑水工质的可操作最大范围）。
HRHC‑M N：1 台冷却换热器，带比例阀控制与内置膨胀罐；向反应器夹套提供均匀介质输入。
HRHC‑M NS：在 HRHC‑M N 基础上增加一套加热器以快速降低高温。
HRHC‑M NH：在 HRHC‑M N 基础上增加电加热功能。
HRHC‑M NSH：HRHC‑M N 加加热器与电加热功能。
罐体容积：100L / 200L / 280L / 390L / 500L（按型号）。
换热器面积：3.5 m2 / 5 m2 / 8 m2 / 12.5 m2 / 20 m2（按型号）。
电加热（H）：25 kW / 35 kW / 50 kW / 65 kW / 80 kW（带 H 后缀表示含加热）。
控制模式：自适应 PID 控制器、专用动态控制计算、LABFREEZ 控制器。
通信：MODBUS RTU RS485；可选 Ethernet 或 RS232 接口。
温控选择：物料温度控制。
温度反馈：三点反馈 — 介质进出口与反应物料温度（外部温度传感器）使用 PT100。
物料温度反馈接口：PT100 或 4–20 mA 或基于通信的输入。
物料温度精度：通常 ±1°C（随型号变化；部分大型号 ±2°C）。
循环泵举例：200 L/min @ 2.5 bar、250 L/min、400 L/min、500 L/min、750 L/min（视型号）。
输入/显示：7 英寸彩色触摸屏（温度曲线显示）—（部分更高型号另配 10 英寸 TFT）。
安全/保护：自诊断；防冻过载保护；高压开关；过载继电器；热保护；低液位保护；高温保护；温度故障保护。
比例控制阀：电动比例阀，控制信号 4–20 mA。
管路材质：SUS304 不锈钢。
接口尺寸（示例）：DN40、DN50、DN65、DN80（视型号）。
安装尺寸（示例）：1000×1200×1750 mm；1250×1250×2000 mm；1500×1500×2050 mm；2050×1450×2050 mm（视型号）。
功率示例：AC 380V 50Hz 1.6 kW（最大）至更大型号的最大值；带 H 后缀的电源示例：AC 380V 50Hz 可达 26.6 kW / 37.1 kW / 52.5 kW / 70.7 kW / 87.7 kW（视配置）。
外壳材料：SUS304。

2. 冷却剂温度控制系统（表格内容以行呈现）
型号示例：HRHC-MC35N / HRHC-MC35NS / HRHC-MC35NH / HRHC-MC35NSH ; HRHC-MC50N / HRHC-MC50NS / HRHC-MC50NH / HRHC-MC50NSH ; HRHC-MC80N / HRHC-MC80NS / HRHC-MC80NH / HRHC-MC80NSH ; HRHC-MC125N / HRHC-MC125NS / HRHC-MC125NH / HRHC-MC125NSH ; HRHC-MC200N / HRHC-MC200NS / HRHC-MC200NH / HRHC-MC200NSH
介质温度范围：-45 ~ 250°C（最大按供应商热/冷源设定）。-40 ~ 135°C（乙二醇‑水选项）。
HRHC‑MC N：通过比例控制调节主冷/热源，为反应器夹套提供受控换热器供给。
HRHC‑MC NS：增加一套加热器以快速降低高温。
HRHC‑MC NH：增加电加热功能。
HRHC‑MC NSH：加热器与电加热功能并存。
换热器面积示例：3.5 m2 / 5 m2 / 8 m2 / 12.5 m2 / 20 m2。
电加热 H 示例：25 kW / 35 kW / 50 kW / 65 kW / 80 kW（H = 含加热）。
控制模式：自适应 PID 控制器，采用 LABFREEZ 动态控制算法。
通信：MODBUS RTU RS485；可选 Ethernet/RS232。
温度反馈与精度：三点反馈（介质进/出口、反应物料 PT100）；物料精度通常 ±1°C 至 ±2°C，依型号而定。
循环泵示例：150 L/min 至 750 L/min @ 2.5 bar，视型号而定。
输入/显示：7 英寸彩色触摸屏，带温度曲线显示。
安全/保护：自诊断、过载保护、高压开关、热保护、低液位与故障保护。
管路/材料/接口/安装/电源/外壳：管路与外壳为 SUS304；接口尺寸 DN40–DN80；安装与电源参数随型号变化（见上文型号行）。

技术规格

• 系列 / 型号族：HRHC‑M Series（SKU 标注为 HRHC‑M Series）。
• 功能：冷却与加热循环器；适用于多反应器的温度控制单元（集中控制 2–20 台反应器）。
• 温度范围：通常 -120 至 250°C（最大值受外部加热/冷却源限制）；常见可用范围 -45 至 250°C 或 使用乙二醇‑水时 -40 至 135°C。
• 罐体容量示例：100 L、200 L、280 L、390 L、500 L。
• 换热器面积示例：3.5 m2、5 m2、8 m2、12.5 m2、20 m2。
• 电加热（可选 H）：型号相关（例如 25 kW 至 80 kW）；H 后缀配置最大可达约 87.7 kW。
• 控制：自适应 PID 控制器，LABFREEZ 动态算法；配方管理及生产过程记录能力。
• 通信：MODBUS RTU (RS485)，可选 Ethernet/RS232。
• 温度反馈：PT100 传感器；介质进/出口与物料探头；物料反馈 via PT100 或 4–20 mA。
• 物料温度精度：通常 ±1°C（部分大型号 ±2°C）。
• 循环泵流量示例：150–750 L/min（2.5 bar），视型号而定。
• 用户界面：彩色触摸屏（部分型号为 7'' 或 10'' TFT）具图形/温度曲线显示。
• 安全：过载、高压、热、低液位等保护；自诊断。
• 阀件：电动比例阀，控制信号 4–20 mA。
• 管路与外壳：SUS304 不锈钢。
• 接口尺寸：DN40 / DN50 / DN65 / DN80（视型号）。
• 安装占地示例：约 1000×950×1750 mm 至 2050×1450×2050 mm，视型号。
• 供电：AC380V 50Hz；所需功率依型号与选项而定（H 后缀大幅增加最大功率）。
