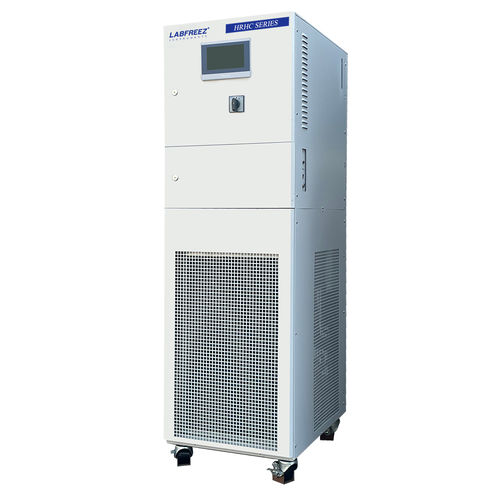

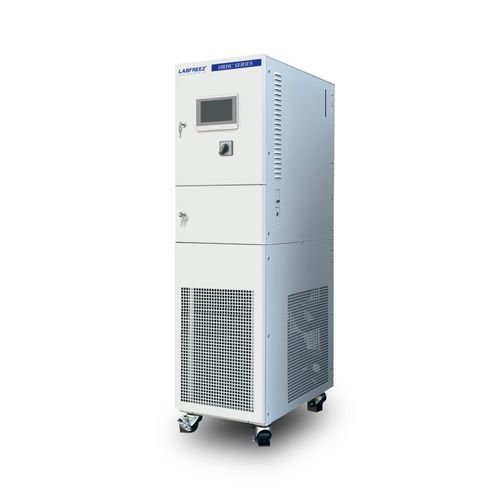

保温环流器 HRHC-N series

加热

简要说明
为新能源电机与电池测试设计的动态温度控制循环机。HRHC-N系列为实验室与试验台提供精准的温度与流量控制，支持本地与远程操作，并集成多项安全保护功能。

适用车型

• 混合动力电动车
• 纯电动车
• 氢燃料发动机车辆
• 燃料电池电动车
• 增程式电动车
• 其他新能源车辆

汽车应用领域
专为新能源车辆用的永磁同步电机、开关磁阻电机、异步电机及其控制器的精密温度控制而设计，适用于开发与验证阶段的测试工况。

产品优势

• Siemens 7英寸彩色触摸屏，支持本地+远程控制，操作灵活。
• 负载自动故障保护功能，带信号输出，保障试验台与设备运行安全。
• 主要部件采用国际品牌（压缩机、膨胀阀、传感器），性能可靠。
• 外观专业，机柜表面采用高压静电喷涂，适应工业环境。
• 模块化选配：可根据需求增加辅助设备及扩展控制功能。

技术参数（表）
model
HRHC-N475W | KHRHC-N4A10W | HRHC-N4A15W | HRHC-N4A25W
温度范围
-40℃～+100℃
温控精度
±0.5℃
温度反馈
Pt100
温度显示分辨率
0.01k
流量输出控制
3～30 L/min (HRHC-N475W); 3～40 L/min (其他型号)
流量控制精度
±0.3 L/min
压力显示
采用Jeffron压力传感器；压力在触摸屏显示
加热功率
7.5 kW | 10 kW | 15 kW | 25 kW
不同温度下各型号制冷量
在100℃时: 7.5 kW | 10 kW | 15 kW | 25 kW
在20℃时: 7.5 kW | 10 kW | 15 kW | 25 kW
在0℃时: 7.5 kW | 10 kW | 15 kW | 25 kW
在-20℃时: 4.5 kW | 6 kW | 10 kW | 16 kW
在-40℃时: 1.8 kW | 2.5 kW | 4 kW | 6.5 kW
压缩机
Emerson Valley Wheel / Danfoss Scroll Compressor
膨胀阀
Emerson / Danfoss Thermal Expansion Valve
油分离器
Emerson
干燥过滤器
Emerson / Danfoss
蒸发器
高效板式换热器
输入、显示
Siemens 7英寸彩色触摸屏
安全保护
自诊断；冷冻过载保护；高压开关；过载继电器；热保护装置；低液位保护；高温保护；传感器故障保护
全封闭系统
整机为全封闭系统：高温无油雾；低温不吸潮；低温时热媒自动补给。
制冷剂
R404A / R507C
连接尺寸
G3/4
25℃水冷（循环要求）
1500 L/H | 2000 L/H | 2800 L/H | 4500 L/H（对应机型）
水冷冷凝器
Paris / Shen's casing 换热器
功率（最大）
13 kW MAX | 17 kW MAX | 25 kW MAX | 38 kW MAX
重量
280 kg | 320 kg | 360 kg | 620 kg
电源
3p-380V 50Hz（标准）；可选三相220V 60Hz、400V 50Hz、440V 60Hz
可选功能
温度扩展至 -40℃ ~ +150℃；流量控制至 0.5 L/min；提高防冻出口压力控制；更高精度的温度/流量/压力控制；CAN 通信总线

技术规格

• 系列 / 型号：HRHC-N Series（示例：HRHC-N475W、KHRHC-N4A10W、HRHC-N4A15W、HRHC-N4A25W）
• 温度范围：-40℃ 至 +100℃（标准）
• 温控精度：±0.5℃
• 温度反馈传感器：Pt100
• 温度显示分辨率：0.01k
• 流量输出控制：通常 3–30 L/min（部分型号 3–40 L/min）
• 流量控制精度：±0.3 L/min
• 压力显示：Jeffron 传感器，触摸屏显示
• 加热功率选项：7.5 kW、10 kW、15 kW、25 kW
• 制冷能力：详见上方技术参数
• 压缩机：Emerson Valley Wheel 或 Danfoss Scroll
• 膨胀阀：Emerson 或 Danfoss
• 蒸发器类型：高效板式换热器
• 用户界面：Siemens 7英寸彩色触摸屏（支持本地+远程控制）
• 安全保护：自诊断、过载及高/低保护、传感器故障保护
• 系统：全封闭制冷系统（防止油雾与吸湿）
• 制冷剂：R404A / R507C
• 连接：G3/4
• 水循环要求（25℃）：根据型号 1500–4500 L/H
• 可选电压与扩展；CAN 总线及温度/流量/压力的扩展控制选项
