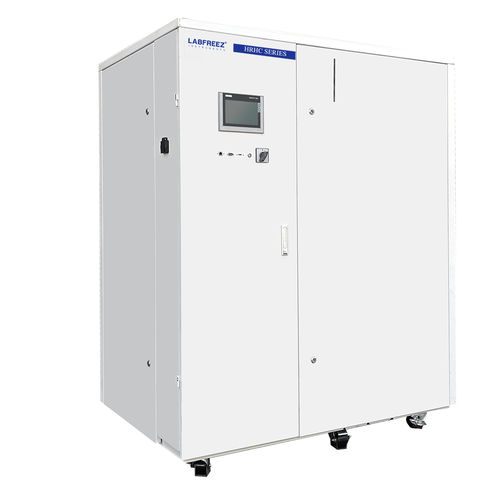

冷藏加热循环器 HRHC series

高温

简要说明
HRHC 系列密闭式制冷与加热循环装置为闭环动态温度控制系统，适用于与反应器、灭菌釜（autoclave）及中试/小试装置连接，可在很宽的温度范围内实现连续控制。

适用范围
适用于反应器系统、灭菌釜、试验/中试系统、迷你工厂放大、双层反应器、先进流动反应器、蒸馏系统、材料测试、组合化学、半导体工艺及真空腔体等。

优点与功能

• 密闭循环系统减少泄漏，延长传热介质寿命。
• 可选宽工作温度范围（示例：部分型号设计可达 -100°C 到 +350°C）。
• 支持前馈（feed-forward）的智能 PID 温度控制，实现快速精准的温度斜坡。
• 工艺稳定性高、可重复性好。
• 采用高性能板式换热器和优化加热回路以提高换热速率。
• 整机系列冷却能力覆盖约 0.5 至 500 kW（视型号而定）。
• 可选彩色 TFT 触摸屏（4", 7", 10"），带图形显示。
• 完善的报警与安全保护功能。
• 可从高温快速降温。
• 可选远程监控/记录控制软件（通信距离约 200 m 可选）。
• 在性能表现上具备紧凑的结构设计。

结构设计
采用高效板式换热器的全封闭管路设计，可减少热介质用量并实现快速温度跃迁。系统为带膨胀容器的闭合液体循环，膨胀罐温度在设计上被限制（示例约 60°C），循环为绝热形式。设计优势包括：

• 仅膨胀容器内的介质与空气接触，降低挥发/氧化风险。
• 正常运行时高温下传热介质不易挥发。
• 无须为连续控制而频繁更换传热介质，可覆盖广范围子区间（示例：-80°C~190°C、-70°C~220°C、-88°C~170°C、-55°C~250°C、-30°C~300°C，视型号而定）。

显示功能

• 显示所有工艺控制温度。
• 膨胀容器液位显示。
• 制冷系统、加热器与循环泵状态指示。
• 可选温控模式（物料温度或传热介质温度）。
• 可设上下限与夹套-物料温差设定。
• 低液位/缺液报警。
• 压缩机手动/自动可选。
• 清晰的温度曲线显示，支持缩放与导出。
• 配方/程序设置及报警备注显示。

过程控制原理
采用双回路 PID（主回路/从回路）并结合前馈 PV 补偿：主 PID 输出与前馈信号共同确定二次回路设定点，降低滞后与超调，确保动态斜坡期间的精确温度梯度。

高重复性
系统架构与控制策略提供温度控制结果的高重复性。

循环泵
采用耐高温磁力驱动泵或带屏蔽的密封泵，最大程度降低泄漏风险，同时具备低噪声和大流量特点。

电子膨胀阀
动态温控系统采用电子膨胀阀（例如 Emerson）精确监控并调节制冷剂流量，电动阀执行精确阶梯控制。

配置软件（可选）

• 可与电脑连接用于远程设置与监控（可选 Ethernet/RS 接口）。
• 实时屏幕显示并记录控制器画面。
• 曲线记录与导出。
• 程序选择与配方管理。
• 报警画面记录。
• 在适配选项下通信距离可达约 200 m。

安全保护
多重保护与自诊断功能：相序保护、泄漏保护、制冷高/低压保护、泵过载、压缩机过载、液面高/低、双独立过温保护、水保护和循环管路关闭保护等。

连接管示例
Items | 温度范围 | 接口口径
氟橡胶软管 | -30~200°C | Φ12×16, Φ16×22, Φ20×26
金属保温管 | -60~250°C | DN15, DN20, DN25, M24×1.5, M30×1.5, M38×1.5

数据接口与软件（标准）

• PT100 温度传感器输入（标准）。
• USB 数据导出接口。
• RS485 接口（MODBUS RTU 协议）及报警触点输出。

传热介质
选择合适的传热介质对稳定运行至关重要。厂家常见包装：10 L、25 L、30 L、200 L。请根据所需工作温度范围选择介质。

可选功能

• 用于温度测量或设定的 4–20 mA 输入。
• 以太网接口与 RS232（MODBUS）选项。
• 电脑操作软件（需以太网选项）。
• 带触摸屏显示的外置控制箱。

技术参数（示例）

• 系列名称：HRHC Series。
• 介质温度系列范围（示例）：-80°C ~ +250°C（具体型号覆盖不同子区间）。
• 控制系统：前馈 PID 与 PLC；支持无模型 self-tree 构建算法。
• 温控模式：物料温控与设备出口温控，可切换。
• 温度传感器：PT100（标准），可选 4–20 mA 输入。
• 温控精度：循环介质 ±0.5°C（典型），反应物 ±1°C（典型），视型号与工况而定。
• 程序容量：多程序支持（例如 20 组 × 每组最多 45 段，或根据控制器版本配置）。
• 加热功率：视型号而定（系列示例约 3 kW 至 80 kW）。
• 冷却能力：视型号而定；随温度变化（系列示例约 0.3 kW 至 80 kW 或更高）。
• 压缩机：Emerson Copeland 涡旋或同等型号。
• 膨胀阀：Danfoss / Emerson 热膨胀与电子膨胀阀。
• 蒸发器/热交换器：高性能板式换热器。
• 操作面板：彩色触摸屏（7" 标配；4"/10" 可选）带温度曲线显示与记录。
• 协议：MODBUS RTU（RS-485）为标准；以太网/RS232 可选。
• 制冷剂：示例 R-404A / R508B（视型号而定）。
• 闭环设计：完全闭合循环，避免油雾/空气侵入；低温运行时自动补油。
• 标准安全功能：自诊断、压缩机/泵过载保护、高/低压及温度开关、报警输出等。
