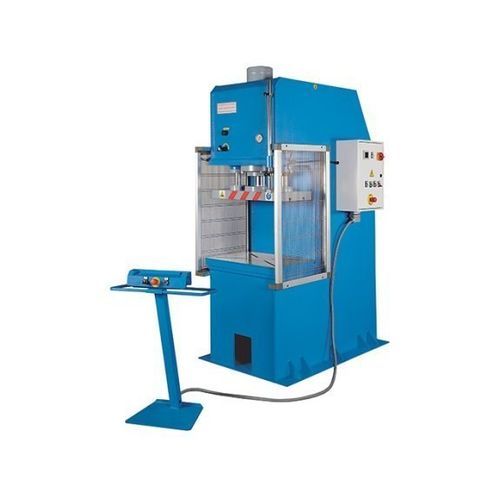

液压机 HPK 150 A

测试成形生产

概述
HPK A 系列为 C 型框架液压机，适用于深冲、成形和切口加工。产品在欧洲制造，零部件和组件符合严格的质量标准。可选力范围为 40 至 200 t。整系列配备大型滑块板和带 T 槽的工作台以便安装模具与夹具。移动式双手操作保证操作安全，行程通过可调限位进行设定。可根据客户需求提供定制化配置。

亮点

• C 型框架设计，适用范围广
• 欧洲制造
• 适用于试验、原型和批量生产
• 可进行 Industry 4.0 集成
• 支持按需定制

产品详情

• 完美焊接的 C 型钢结构，按最大机床力设计
• 大型滑块板和工作台，适合大型模具或多工位装夹
• 行程的距离/时间灵活性使其具备广泛的应用场景
• 强力液压缸和两根自润滑圆导轨，保证滑块板送料精确均匀
• 精密加工的缸体表面和高品质密封件，磨损小、寿命长
• 通过易调节的机械限位可快速调整行程长度
• 节省空间的液压系统紧凑安装于机架内，便于维护
• 两级液压泵用于快速进给和优化的工作速度
• 滑块板和工作台配有 T 槽，便于模具夹持
• 移动控制面板提供灵活操作；更多控制元件集成在控制柜内
• 结构和部件符合欧洲安全指令及严格标准

技术参数

• 压力: 150 t
• 工作台尺寸: 900 mm x 600 mm
• 行程: 500 mm
• 滑块板尺寸: 800 mm x 400 mm
• 通口深度: 300 mm
• 工作行程速度: 3 mm/s
• 快速进给: 20 mm/s
• 电机功率: 4 kW
• 外形尺寸 (长 x 宽 x 高): 2,2 m x 1,5 m x 3 m
• 重量: 5.500 kg

标准配置

• 双手控制面板
• 可调机械限位
• 压力表
• 带 2 导向和 T 槽的滑块板
• 自动运行模式
• 自动回程
• Siemens PLC
• 带自动切换的两级液压泵
• 启动/停止按钮或脚踏开关
• 运行时间定时器
• 用户手册

可选配置

• 光幕 L = 1.000 mm
• 升级为 Siemens KTP 700 Basic 数字控制
• 导向从 2 根升级为 4 根
• 冲次计数器
• 带减压阀的油冷却器
• 减压阀
