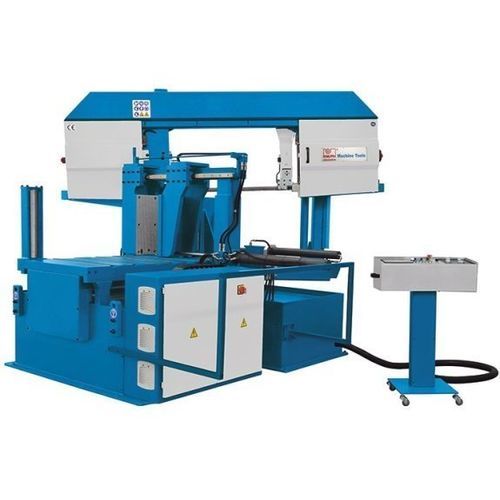

固定锯床 ABS 440 S NC

带式斜切卧式

概述
ABS 440 S NC 是一款面向生产的高性能卧式带锯。采用双立柱结构、滚珠丝杠驱动的伺服送料和 Omron 触摸屏 NC 控制，适用于实心材、管材和型材的批量切割，提供高精度定位和重复性。工件液压夹紧，且可选液压捆扎夹紧以提高物料处理稳定性。

要点

• 双立柱机架，精密线性导轨
• 带数字显示角度的液压工件夹紧，适合斜切
• Omron 触摸屏 NC 控制，可编程（30 程序 × 50 步）
• 滚珠丝杠伺服送料，定位重复精度 ±0.2 mm
• 光学行程高度检测，快速进给到工作进给的自动切换

产品详情

• 完全自动的卧式带锯系列，适合批量生产中的斜切，适用实心材、管材和型材
• 采用伺服电机与预载滚珠丝杠的工件送料，保证高精度和持久重复性
• 线性导轨与平面导轨组合，维护量低且在连续生产中耐用可靠
• 锯框（含导向框）可手动旋转至 60° 并由液压夹紧固定；自动模式支持至 45° 的斜切
• 切削轴线上 3° 的锯框倾角可提高切削能力并延长锯刃寿命
• 液压微进给控制锯框位移，液压单元提供可调夹紧力；液压压力表可检查锯带张力
• 标准配置：自动断带检测、高性能冷却系统、切屑刷；可选件包括 MQL、切屑输送机、滚筒工作台、激光指示器、液压捆扎夹紧、微喷冷却等

技术参数
工作范围
最小切割长度：15 mm
剩余长度：190 mm

切割能力
单行程最大送料：700 mm
切割速度：15 m/min - 120 m/min
0° 切割能力（圆材）：440 mm
0° 切割能力（扁材）（长 x 宽）：610 mm x 440 mm
0° 切割能力（方材）：440 mm
30° 切割能力（圆材）：440 mm
30° 切割能力（扁材）（长 x 宽）：540 mm x 440 mm
30° 切割能力（方材）：440 mm
45° 切割能力（圆材）：440 mm
45° 切割能力（扁材）（长 x 宽）：440 mm x 400 mm
45° 切割能力（方材）：400 mm
多行程最大送料长度：9,999 mm

精度
定位精度（多行程）：±0.2 mm

半自动模式切割能力
60° 切割能力（圆材）：310 mm
60° 切割能力（扁材）（长 x 宽）：245 mm x 440 mm
60° 切割能力（方材）：245 mm

驱动功率
主传动电机额定功率：4 kW
液压泵电机额定功率：2.2 kW
冷却泵电机额定功率：0.12 kW

尺寸与重量
锯带尺寸：6,300 mm x 41 mm x 1.3 mm
外形尺寸（长 x 宽 x 高）：3.0 m x 2.25 m x 2.05 m
重量：约 3,600 kg

技术特性

• 型号：ABS 440 S NC
• 机器类型：全自动卧式带锯，双立柱结构
• 控制：Omron 触摸屏 NC，可编程（30 程序 × 50 步）
• 送料系统：伺服电机配预载滚珠丝杠；重复定位精度 ±0.2 mm
• 标准配置与可选项：见上文列表
