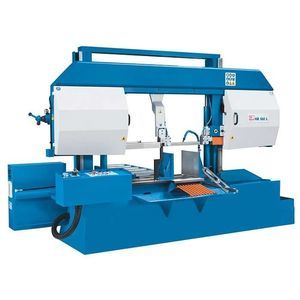

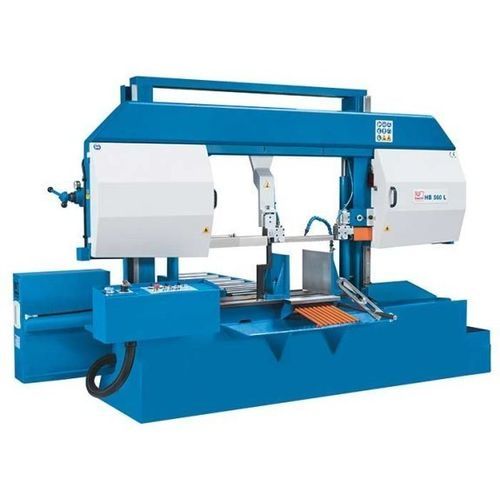

固定锯床 HB 560 L

带式卧式用于钢材

产品说明
HB 560 L 为半自动卧式带锯，适用于钢、铸铁及其它实心材料的重切削加工。该机采用双立柱刚性结构与超大线性导轨，降低振动，保证切割重复性与精度。液压锯架进给与可调锯速使其适用于多种断面和实心材料。

要点

• 双立柱设计，线性导轨
• 带光学行程高度检测的半自动操作
• 45° 可旋转虎钳用于斜切
• 切割速度可无级调节（20–100 m/min）
• 液压工件夹紧为标准配置

切割能力
0° 切割能力（圆材）：560 mm
0° 切割能力（方材）：560 mm
0° 切割能力（板材）（长 x 宽）：750 mm x 550 mm
45° 切割能力（圆材）：410 mm
45° 切割能力（方材）：410 mm
45° 切割能力（板材）（长 x 宽）：410 mm x 550 mm
切割速度范围：20 m/min - 100 m/min

驱动功率
主传动电机：4 kW
液压泵电机：1.1 kW
冷却泵电机：0.12 kW

尺寸与重量
锯带尺寸：6000 mm x 41 mm x 1.3 mm
外形尺寸（长 x 宽 x 高）：3.4 m x 1.15 m x 2.25 m
重量：1,750 kg

产品详情
适用于型材与实心材料（如钢、铝）的精密切割。

• 锯速无级可调，20 至 100 m/min
• 低维护电机以保证持续运行
• 全系列标配液压工件夹紧
• 压力表用于精确锯带张紧以延长锯带寿命
• 可拆卸冷却液箱，便于维护

线性导轨技术

• 抗扭转钢结构，双立柱导向以提高稳定性并吸收振动
• 单体式锯架在超大线性导轨上运行
• 配备 PAS 压力调节系统的液压锯架进给，可优化进给速度与切削力
• 控制阀带材质/型材标识，便于快速设置
• 工件高度光学检测用于自动空行程并实现向加工进给的及时切换

标准配置

• 双金属带锯条
• 带液压压力表的机械锯带张紧装置
• 液压工件夹紧（可旋转虎钳）
• 自动行程高度调节（光学传感器）
• 1 m 送料辊台
• PAS 进给调节系统
• 冷却系统（可拆卸油箱）
• 使用手册

可选配置

• 3 m 辊道
• 3 m 电动辊道
• 带限位和数字显示的 3m / 6m 辊道
• 用于束料的液压上夹紧装置
• 切屑输送机
• 回转台
• 液压锯带张紧装置
• 最小量润滑（MQL）/ 微喷冷却系统
• 激光指示器
• 操作面板上的夹紧力控制

技术参数

• 型号：HB 560 L
• 系列：HB-L 半自动卧式带锯
• 切割速度：20 - 100 m/min
• 切割能力：圆材 560 mm（0°），方材 560 mm（0°）；45° 圆/方 410 mm
• 锯带尺寸：6000 x 41 x 1.3 mm
• 主传动电机：4 kW
• 液压泵电机：1.1 kW
• 冷却泵电机：0.12 kW
• 外形尺寸（长 x 宽 x 高）：3.4 m x 1.15 m x 2.25 m
• 重量：1,750 kg
• SKU：152811
