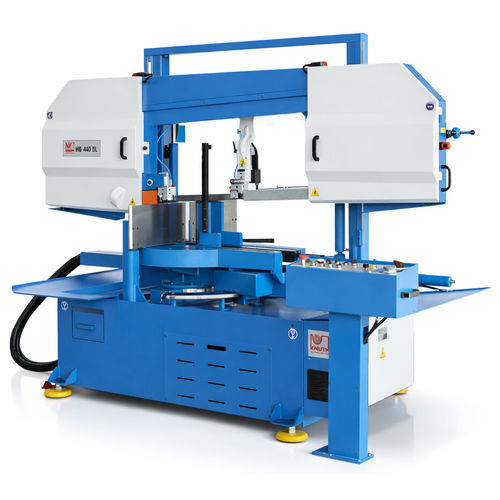

固定锯床 HB 440 DL

带式斜切卧式

产品说明
HB 440 DL 是一台用于批量生产的半自动双角度卧式带锯，适用于对实心材料、管材和型材进行直切与斜切。其最大摆角可达60°，采用刚性双立柱结构，配合液压夹紧和数字角度显示，确保稳定的切割质量和可靠的加工过程控制。

特点

• 双侧斜切能力，可达60°
• 双立柱导向，保证高切割精度
• 可调压力的液压工件夹紧
• 数字角度显示，便于精确调角

设计与结构

• 双立柱结构的半自动卧式双角度带锯
• 抗扭刚性焊接单体机架，运行平稳
• 滑动线性导轨确保锯架精确移动
• 液压驱动的进给，保证切割均匀
• 锯架摆角范围：+45° 至 −60°
• 锯架3°倾角，提高切削性能与锯带寿命
• 带速无级可调

标准配置

• 带锯液压进给并带切削压力控制
• 液压材料夹紧
• 自动断带监测
• 锯带导向自动调节至最佳位置
• 带细滤芯的高效冷却系统
• 数字角度显示
• 进给速度和切削力无级可调
• 带有压力控制的液压锯架进给（PAS）
• 切断完成后锯架自动抬起
• 光电传感器实现行程高度限位
• 用于张力监测的压力表
• 刷屑器与使用手册

应用

• 金属加工与钢结构
• 机械制造与零件生产
• 带斜切要求的批量切割
• 管材、型材及实心材料加工

可选项

• 辊道输送与束夹系统
• 最小量润滑（MMS）
• 切割线激光指示器
• 适用于400–500系列的3米辊筒工作台
• 液压锯带张紧（视型号可选）

优势

• 宽广的斜切角度范围，适用性强
• 双立柱结构保证可重复的高精度
• 液压与数字化控制提高工艺可靠性

技术数据（节选）

工作区
剩余长度：75 mm

切割能力
0°（圆形）：440 mm
0°（方形）：440 × 440 mm
0°（扁平 L × W）：640 × 440 mm
45° 左（方形）：390 × 390 mm
45° 左（扁平）：440 × 390 mm
45° 左（圆形）：390 mm
45° 右（方形）：400 × 400 mm
45° 右（圆形）：440 mm
45° 右（扁平）：440 × 400 mm
60° 右（圆形）：250 mm
60° 右（扁平）：440 × 250 mm
+30°（方形）：440 × 440 mm
+30°（圆形）：440 mm
+30°（扁平）：440 × 510 mm
−30°（圆形）：440 mm
−30°（扁平）：440 × 510 mm
−30°（方形）：440 × 440 mm
带速：15–120 m/min（无级）

驱动功率
主驱动（连续）：4 kW
液压泵电机：1.1 kW
冷却泵电机：0.12 kW
供电电压：400 V，50 Hz

尺寸与重量
锯带最大长度：6,300 mm
典型锯带宽度（示例）：41 mm
典型锯带厚度（示例）：1.3 mm
外形尺寸（L × W × H）：3.15 m × 1.85 m × 2.12 m
重量：约 2,050 kg

备注
标配液压夹紧（带压力调节）、导向自动调节、断带保护及针对型材、实心材料等工件类型优化的设置。
