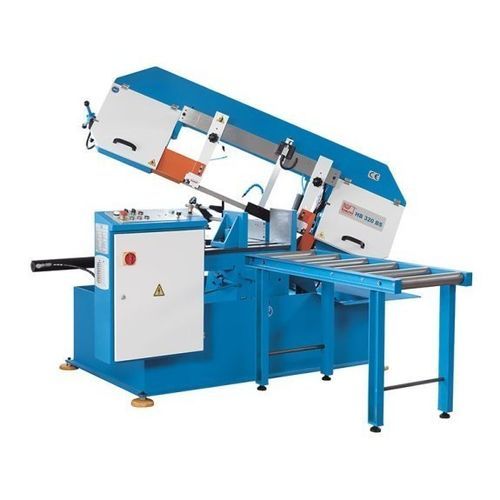

固定锯床 HB 320 BS

带式卧式用于金属

概述
HB 320 BS 是一款半自动带锯，适用于精确的斜切（最多达60°），适合车间与生产线使用。本型号通过旋转锯架（非夹具）来设定切角。锯架进给可通过液压阀无级调速，且可在加工过程中调节。旋转、张紧和夹紧为手动操作。动力通过低维护的V带传递。标准配置包含冷却系统及1.2 m短滚筒输送台用于材料供给。

主要优势

• 锯架可旋转至60°，实现斜切而无需翻转工件
• 半自动操作，适用于批量及单件加工
• 带光学传感器的行程高度自动限制
• 降低机床与工件的安装调整时间

功能

• 无级液压进给可优化切割结果并减少刀具磨损
• 切割完成后自动停机
• 断带传感器触发自动停机
• 螺旋齿轮传动设计适合连续运转并降低维护量
• 切割速度无级可调：15–120 m/min
• 内置冷却系统
• 刚性导向臂结构稳固
• 1.2 m供料滚筒架（标配）
• 适用于不同工件高度的自动升降与切换装置
• 液压工件夹紧

技术参数（节选）
工作区
工作高度：740 mm

切割能力
0°（圆）: 320 mm
0°（方）: 320 mm
0°（扁）(长 x 宽): 610 mm x 320 mm
30°（圆）: 320 mm
30°（方）: 320 mm
30°（扁）(长 x 宽): 510 mm x 320 mm
45°（圆）: 320 mm
45°（方）: 320 mm
45°（扁）(长 x 宽): 355 mm x 320 mm
60°（圆）: 250 mm
60°（方）: 210 mm
60°（扁）(长 x 宽): 320 mm x 170 mm
切削速度（无级）: 15 m/min - 120 m/min

驱动功率
主驱动电机：2.2 kW
冷却泵电机：0.12 kW
液压泵电机：0.37 kW

尺寸与重量
锯带尺寸：4,160 mm x 34 mm x 1.1 mm
整机尺寸（长 x 宽 x 高）：2.1 m x 1.2 m x 1.35 m
重量：1,195 kg

标准配置

• 液压工件夹紧
• 冷却系统
• 纵向限位装置
• 1.2 m 滚筒输送机
• 用户手册

可选配置（示例）

• 3 m 滚筒输送机
• 液压束夹装置
• 3 m 电动滚筒输送机
• 液压锯带张紧装置
• 带长度限位和数显的3 m / 6 m 滚筒输送机
• 适用于280–380带锯的微喷冷却系统
• 激光指示器
• 可从操作面板调节夹紧压力
