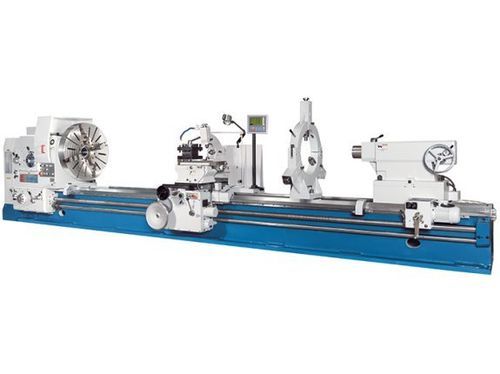

传统型车床 DL E Heavy 620/3000

卧式3轴用于较长零件

产品说明
DL E Heavy 620/3000 是一款用于大直径和长工件加工的传统重型车床。其可加工工件长度可达 3,000 mm，机床上最大车削直径可达 1,250 mm。宽大且加强筋设计的床身以及加大件部件用于承载大质量工件，确保重切削加工时的稳定性。

主要特点

• 主轴通孔：130 mm
• 工件长度（最大）：3,000 mm
• 主电机 22 kW（所示版本）
• X/Z 轴独立快速进给电机
• 标配安装的三轴显示器

工作范围
工件长度（最大）：3.000 mm
床面上车削直径：1.250 mm
刀架上车削直径：900 mm
工件重量（最大）：6.000 kg
床身宽度：755 mm
夹头间最大工件重量：6.000 kg
夹头夹持最大工件重量：1.500 kg

行程
X 轴行程：630 mm
Z 轴行程：2.800 mm
Z1 轴行程：300 mm
顶滑板摆角范围：± 180°

主轴
主轴转速（右侧）：3,15 1/min - 315 1/min
主轴转速（左侧）：4 1/min - 315 1/min
主轴通孔：130 mm
主轴接口：ISO A2-15

快速进给
X 轴快速进给：1.870 mm/min
Z 轴快速进给：3.740 mm/min

进给
X 轴进给：0,064 mm/转 - 12 mm/转
Z 轴进给：0,032 mm/转 - 6 mm/转
Z1 轴进给：0,016 mm/转 - 3 mm/转

切螺纹
公制螺纹：1 mm - 120 mm
对数螺纹（diametral）：(42) 30 - 1/4 DP
模数螺纹：0,5 mm - 60 mm
惠特沃斯螺纹： (48) 0,5 - 60 TPI

尾座
尾座顶尖直径：160 mm
尾座顶尖锥度：公制 80
尾座顶尖行程：300 mm
尾座横向调整：± 2,5 mm

驱动功率
主电机额定功率：22 kW

尺寸与重量
外形尺寸（长 x 宽 x 高）：6,1 m x 1,88 m x 1,92 m
重量：11.550 kg

标准配置

• 22 kW 主电机
• 加肋的重型铸铁机身
• 感应淬火研磨的导轨
• 用于主轴传动的多片离合器
• X 和 Z 轴独立的快速进给电机
• 安装在支撑上的 X/Z 操纵杆控制
• ≥ 3.000 mm 中心距机型配备电动尾座定位
• 大尺寸主轴轴承
• 装配好的三轴位置显示器
• 护罩内的过载离合器

可选件（示例）

• 三轴位置显示器 X.Pos 3.2
• 4爪法兰盘夹头 Ø 1000 mm
• 冷却系统
• 固定顶尖架 50-590 mm
• 追刀架 50-220 mm
• 电动尾座
• LED 工作灯
• 中心顶尖与减径套
• 地脚螺栓与集中润滑装置
• 操作工具及使用手册

关于三轴显示器的说明（标配）

• 提高加工精度与重复精度
• 分辨率：0.01 / 0.005 mm
• Z0（顶）与 Z1（箱形滑块）可分别或差分/累加显示
• 孔圆图案计算、计算器功能、10 工具存储
• 半径/直径切换、毫米/英寸转换
• 面向操作员的功能与人体工学键盘布局
