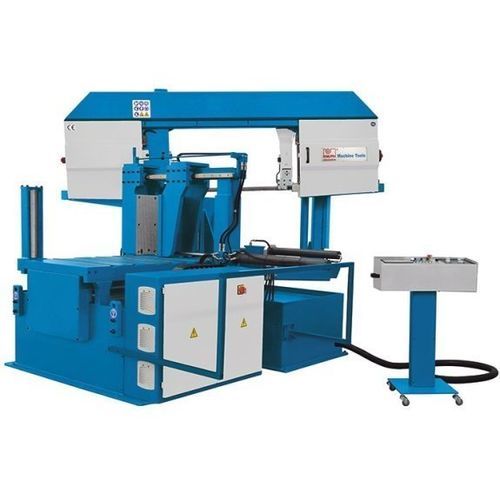

固定锯床 ABS 360 S NC

带式卧式用于金属

产品说明
ABS 360 S NC 是一款用于批量生产的高性能卧式带锯。采用双立柱结构，配备伺服驱动的材料送料、预载滚珠丝杠和测量系统，位置和重复精度为 ±0.2 mm。Omron 触控控制器可存储多达 30 个程序，每个程序 50 个步骤。工件液压夹紧为标准配置；液压捆束夹紧为可选项。斜切角手动调整并在数字显示屏上显示。

产品亮点

• 双立柱设计，精密直线导向
• 带液压工件夹紧和数字角度显示的斜切功能
• Omron 触控控制器，便于快速编程与设置（30 程序 x 50 步）
• 伺服送料，位置/重复精度 ±0.2 mm
• 光学传感器实现的自动行程高度控制

产品详情

• 并联导向系统的全自动卧式带锯系列，适用于实心材料、管材和型材的批量斜切
• 由伺服电机和预载滚珠丝杠驱动的工件送料，确保高精度
• 线性导轨与平面导轨结合：维护少、使用寿命长，在高强度生产条件下仍具耐久性
• 含导向框架的锯架可手动旋转至 60° 并通过液压夹紧固定
• 全自动模式：斜切角度可达 45°；半自动模式：可达 60°
• 锯架角度可在数字显示屏上读取
• 锯架在切割轴上有 3° 倾斜，以提高切削能力和锯片寿命
• 刚性锯片导向确保垂直角度精度
• 可靠的液压单元提供可控的夹紧力
• 液压控制的锯架微进给
• 通过光学控制实现快速进给到工作进给的切换以减少停机时间
• 无极变速电机通过耐久运转的从动齿轮将动力传递至驱动轮
• 通过压力表显示验证锯片张力
• 自动断带检测、高性能冷却系统与刨屑刷为标准配置
• 可选项：MQL（微量润滑）、液压捆束夹紧、刨屑输送、激光指示、滚筒工作台等

技术参数（表）
工作范围
最小切割长度：15 mm
剩余长度：190 mm

切割能力
单行程最大进给：700 mm
切割速度：15 m/min - 120 m/min
0° 切割能力（圆材）：360 mm
0° 切割能力（扁材）（长 x 宽）：610 mm x 360 mm
0° 切割能力（方材）：360 mm
30° 切割能力（圆材）：360 mm
30° 切割能力（扁材）（长 x 宽）：530 mm x 360 mm
30° 切割能力（方材）：360 mm
45° 切割能力（圆材）：360 mm
45° 切割能力（扁材）（长 x 宽）：400 mm x 360 mm
45° 切割能力（方材）：360 mm
最大进给长度（多次行程）：9.999 mm

精度
位置精度（多次行程）：±0.2 mm

半自动模式切割能力
60° 切割能力（圆材）：300 mm
60° 切割能力（扁材）（长 x 宽）：360 mm x 240 mm
60° 切割能力（方材）：240 mm

驱动功率
主传动电机功率：3 kW
液压泵电机功率：1.1 kW
冷却泵电机功率：0.12 kW

尺寸与重量
锯带尺寸：5,200 mm x 34 mm x 1.1 mm
外形尺寸（长 x 宽 x 高）：2.85 m x 2.25 m x 1.87 m
重量：2,400 kg

技术特性 / 规格

• 控制器：Omron 触控控制器，可编程（30 程序 x 50 步）
• 送料系统：伺服电机与预载滚珠丝杠及测量系统
• 夹紧：液压工件夹紧（标配）；液压捆束夹紧（可选）
• 斜切功能：手动旋转至 60°；数字显示；液压固定
• 精度：位置 / 重复 ±0.2 mm
• 切割速度范围：15–120 m/min
• 标准配置：光学行程高度控制、刨屑刷、冷却系统、自动断带检测、机械张紧（带液压压力表）
• 可选配置：MQL、刨屑输送、激光指示、液压张紧、滚筒工作台等
