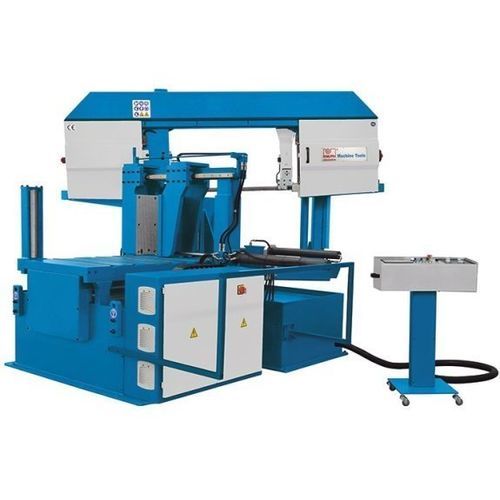

固定锯床 ABS 540 S NC

带式卧式用于金属

产品概述
ABS 540 S NC 是一款双立柱结构的全自动水平生产带锯，适用于实心材料、管材与型材的批量切割。材料进给由带预紧滚珠丝杠的伺服电机驱动并配备测量系统，实现 ±0.2 mm 的定位与重复精度。Omron 触摸屏控制器可存储最多 30 个程序，每个程序 50 步。可选配液压捆束夹紧等附件。工件夹紧为液压方式，斜切角手动设定并在数字显示屏上读数。

主要特点

• 双立柱结构与精密直线导轨
• 带液压工件夹紧与数字角度显示的斜切能力
• Omron 触摸屏控制器，便于快速编程（30 程序 × 50 步）
• 伺服送料保证高定位精度 ±0.2 mm
• 光电传感器实现自动行程高度限制

工作区域
最小切断长度：15 mm
剩余长度：190 mm

切割能力（部分数据）
单行程送料（最大）：700 mm
切割速度：15 m/min - 120 m/min
0° 切割能力（圆材）：540 mm
0° 切割能力（扁材 L x W）：690 mm x 540 mm
0° 切割能力（方材）：540 mm
30°（圆材）：540 mm
30°（扁材 L x W）：550 mm x 540 mm
30°（方材）：540 mm
45°（圆材）：470 mm
45°（扁材 L x W）：410 mm x 540 mm
45°（方材）：410 mm
最大送料长度（多次行程）：9,999 mm

精度
定位 / 重复精度（多次行程）：±0.2 mm

半自动模式切割能力
60°（圆材）：250 mm
60°（扁材 L x W）：240 mm x 540 mm
60°（方材）：240 mm

驱动功率
主传动电机：4 kW
液压泵电机：2.2 kW
冷却泵电机：0.12 kW

尺寸与重量
锯条尺寸：6000 mm x 41 mm x 1.3 mm
外形尺寸（长 x 宽 x 高）：3.00 m x 2.42 m x 2.25 m
重量（约）：4,190 kg

产品细节 / 功能

• 并行导向的全自动水平带锯系列，适合批量生产中的斜切工序
• 伺服送料与预紧滚珠丝杠实现高重复精度与低背隙
• 线性导轨与平导结合，低维护、寿命长
• 锯架可手动旋转至 60° 并液压锁定；自动模式可达 45°
• 锯架在切削轴上倾斜 3°，以提升切割能力与锯条寿命
• 包括自动断带检测、高效冷却系统与清屑刷为标准配置
• 可选配：MQL 最小量润滑、液压捆束夹紧、输送辊、激光指示器等

控制与编程
可靠的 Omron 触摸屏 NC 控制，操作界面直观坚固。高精度伺服送料配合测量系统。最多可保存 30 个切割作业，每作业 50 个切割位置，便于重复生产管理。

技术规格（摘要）

• 型号：ABS 540 S NC
• 控制器：Omron 触摸屏 NC（30 程序 × 50 步）
• 定位 / 重复精度：±0.2 mm
• 伺服送料，预紧滚珠丝杠
• 切割速度范围：15–120 m/min
• 主传动功率：4 kW
• 液压泵功率：2.2 kW
• 冷却泵功率：0.12 kW
• 锯条尺寸：6000 x 41 x 1.3 mm
• 最大单行程送料：700 mm；多行程最大送料：9.999 mm
