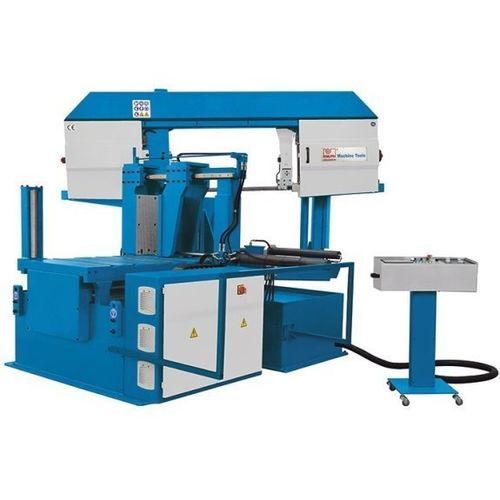

固定锯床 ABS 325 S NC

带式斜切卧式

概述
ABS 325 S NC是一款面向批量生产的水平斜切带锯，采用双立柱结构，配备伺服送料和Omron触摸屏NC控制。适用于实心材料、管材和型材的批量加工，支持全自动和半自动斜切模式，具有液压夹紧及多项提升刀具寿命与生产效率的功能。

主要特点

• 双立柱机架，精密线性导轨
• 斜切功能，配备液压工件夹紧与角度数字显示
• Omron触摸屏NC控制器，便于快速编程与调试
• 伺服驱动送料，定位/重复精度±0.2 mm
• 光学传感器实现行程高度自动控制，并在快速送料与工作送料间进行受控切换
• 液压控制的锯架微进给与液压夹紧装置
• 锯架手动旋转可达60°并液压固定；全自动斜切可达45°，半自动可达60°
• 锯架在切割轴上有3°倾角以提高切削能力和锯带寿命
• 刚性锯带导向保证垂直角精度，机械张紧配液压压力表
• 高效冷却系统与锯带清刷；可选项包括MQL和液压捆束夹紧

标准配置

• Omron NC触摸屏控制（最多30个程序×50步）
• 预载球螺杆的伺服自动送料
• 液压工件夹紧与液压切割角夹紧
• 光学行程高度调节（行程高度控制）
• 标准锯带（双金属）及机械张紧带液压压力表
• 锯带清刷、冷却系统、操作工具及使用说明书

可选配置

• 液压捆束夹紧
• 滚筒台延长（例如3 m）
• 液压锯带张紧
• 操作面板上的夹紧力控制
• 用于ABS S 325 NC的排屑机
• 微喷润滑（MQL）
• 定位用激光指示器

技术参数（摘录）
工作范围 — 最小切割长度：15 mm
工作范围 — 剩余长度：275 mm

切割能力 — 单行程最大送料：700 mm
切割速度：15 m/min - 120 m/min
0°切割能力（圆形）：325 mm
0°切割能力（平面）：400 mm x 325 mm
0°切割能力（方形）：325 mm
30°切割能力（圆形）：325 mm
30°切割能力（平面）：360 mm x 325 mm
30°切割能力（方形）：325 mm
45°切割能力（圆形）：300 mm
45°切割能力（平面）：260 mm x 325 mm
45°切割能力（方形）：260 mm
最大送料长度（多次行程）：9.999 mm

精度 — 定位精度（多次行程）：±0.2 mm

半自动模式切割能力 — 60°（圆形）：190 mm ; 60°（平面）：140 mm x 325 mm ; 60°（方形）：140 mm

驱动功率 — 主驱动电机额定功率：2,2 kW ; 液压泵电机：1,5 kW ; 冷却泵电机：0,12 kW

尺寸与重量 — 锯带尺寸：4.900 mm x 34 mm x 1,1 mm
外形尺寸（长×宽×高）：2,31 m x 2,15 m x 1,65 m
重量：1.860 kg

附加信息

• 锯架和导向架可手动旋转并液压固定；全自动模式下可实现最高45°的斜切，半自动可达60°
• 伺服驱动送料配合球螺杆实现高精度定位与重复精度
• 线性导轨与平导轨组合，确保在重负荷生产环境中的耐用性与低维护
• 锯架小幅3°倾角可改善切削表现并延长锯带寿命
• 光学传感器用于控制行程高度并在快速/工作送料间切换，减少停机时间
