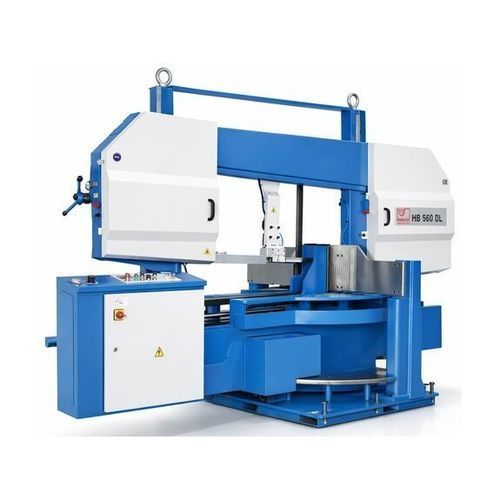

固定锯床 HB 560 DL

带式卧式用于金属

产品说明
HB 560 DL 是一款半自动双斜切带锯，适用于实心材料、管材和型材的精确且经济的批量切割。其双立柱结构、锯臂可旋转至60°及液压工件夹紧，可实现重复性高的直切与斜切，并确保工艺可靠性与操作便捷性。

主要特点

• 斜切可达60°（+45° 至 −60°）
• 双立柱导向以保证高切割精度
• 带压力控制的液压工件夹紧
• 用于精确角度调整的数字角度显示

结构与设计
采用抗扭刚性的单体弓架焊接结构，直线导轨用于精确的锯车移动，液压控制送料，锯带速度无级可调。锯臂可双侧倾斜进行斜切，并设有3°倾角以提升切割性能与锯带寿命。

配置

• 带切削压力调节的液压送料
• 液压材料夹紧
• 自动断带监测和自动导向调整
• 配有细滤芯的高效冷却系统
• 无级可调的送料速度和切削力
• 配备PAS压力控制的液压锯臂进给系统
• 光学行程高度限制和用于张力监测的压力表

适用领域

• 金属加工与钢结构
• 机械制造与生产
• 用于管材、型材和实心材料的批量斜切

可选件

• 辊道和捆束夹紧系统
• 最小量润滑（MMS）
• 激光切割线指示器
• 满足特定需求的多种附件

标准配置（节选）

• 移动控制单元
• 带液压压力表的机械锯带张紧装置
• 二金属带锯条
• 冷却系统和清屑刷
• 自动导向调整和断带保护

可选配置（节选）

• 3米滚筒
• HB 560 L 的液压锯条张紧装置
• 最小量冷却
• 激光指示器

技术参数表
工作区域
剩余长度：105 mm

切割能力
0°（圆形）：560 mm
0°（方形）：540 mm x 540 mm
0°（平板）：810 mm x 530 mm
45°（方形） 左/右：520 mm x 520 mm
45°（圆形） 左/右：520 mm
45°（平板） 左/右：540 mm x 520 mm
（−）60°（圆/方）：330 mm / 330 mm x 330 mm
（−）60°（平板）：540 mm x 330 mm
（＋）30°（方形）：540 mm x 540 mm
（＋）30°（圆形）：560 mm
（＋）30°（平板）：450 mm x 660 mm
锯带速度：15 m/min - 120 m/min

驱动功率
主驱动持续负载：4 kW
液压泵电机：1.1 kW
冷却泵电机：0.12 kW
供电电压：400 V / 50 Hz

尺寸与重量
最大锯带长度：7,000 mm
最大锯带宽度：41 mm
锯带厚度：1.3 mm
外形尺寸（长 x 宽 x 高）：3.85 m x 1.7 m x 2.45 m
重量：约 3,250 kg

技术特性

• 型号：HB 560 DL
• 斜切范围：+45° 至 −60°
• 双立柱结构以提高刚性和精度
• 带可调压力的液压夹紧
• 数字角度显示
• 锯带速度 15–120 m/min
• 主电机：4 kW；液压泵：1.1 kW；冷却泵：0.12 kW
