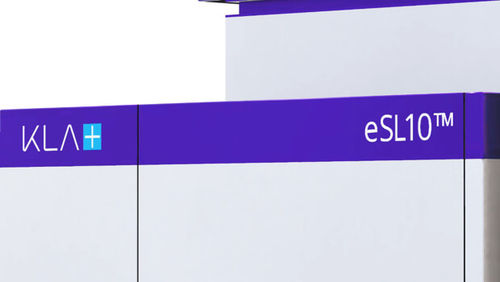

eSL10™电子束(e-beam)图案化晶圆缺陷检测系统利用业界很高的有效着陆电压与高分辨率捕获小的物理缺陷和高纵横比的缺陷,支持高级逻辑、DRAM和3D NAND器件产品制程开发和生产过程的监测。凭借创新的电子光学设计,eSL10™可以适应工业生产中的各种环境条件,在较小的束斑尺寸内产生高束流密度,能够在一系列具有挑战性的制程层和器件结构中捕获缺陷。革命性的Yellowstone™扫描模式可在不影响分辨率同时支持高速运行,能有效研究芯片的潜在制程弱点,配合缺陷发现。业界独一无二的Simul-6™技术在一次扫描中就能提供表面、形貌、材料对比度和深沟槽内部等信息,减少了完整收集各种类型缺陷信息所需的时间。借助集成的人工智能(AI)技术,eSL10采用SMARTs™深度学习演算法,能够将关键缺陷(DOI)的信号与图案本身和制程带来的噪声信号区分开,帮助在研发与量产提升阶段及时捕获和分类关键缺陷。
高分辨率缺陷捕捉、缺陷检测、开发流程除错、工程分析、坡道与线路监控
