概述KLA 的缺陷检测与复检系统面向研发与量产,提供图形化与无图形化晶圆的缺陷发现、识别与监控能力。系统整合宽带光学照明(含 SR‑DUV)、激光扫描与电子束复检,配合高性能传感器与 AI 算法,识别晶圆正面、背面与边缘的缺陷,适配多种晶圆尺寸与基板类型。
主要产品与简介- 39xx Series: 超分辨率宽带等离子图案晶圆检测,面向 ≤5–7nm 的先进逻辑与领先存储,具备 SR‑DUV、低噪声传感器、先进 ML 算法、Setup 2.0 与 DualSENS™ 电镜联动。

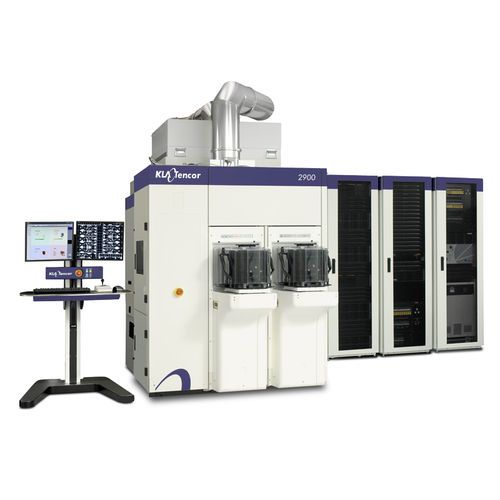

- 29xx Series: 覆盖 DUV/UV/可见光波段的宽带等离子检测,支持多工艺层的高灵敏度和 Super•Pixel™ 模式。
- C30x Series: 面向 200/300mm 的可调谐宽带检测,包含 NanoPoint™ 定位聚焦、可选光学孔径与高数据率传感器,兼顾研发与产线。
- Voyager® / Puma™: 激光扫描图案化检测,优化量产爬坡与高通量检测,集成 DefectWise® 深度学习与设计感知的 NanoPoint™ 功能。
- 8 Series: 针对多种基板(Si、SiC、GaN、玻璃等)与 150/200/300mm 晶圆的高产能宽带检测,支持 DesignWise® 与 DefectWise® AI。
- Micro-SR™ / CIRCL™ / Castor™: 光学复检与 3D 量测的模块化集群与一体化解决方案,覆盖正面/背面/边缘复检与并行数据采集。
- Surfscan®: 无图形晶圆检测(DUV 激光),用于工具与工艺鉴定、EUV 感光剂验证以及 IQC/OQC,支持基于图像的分类(IBC)。
- eDRX / eDR7xxx / eSL10™: 电子束复检与图案化 e‑beam 检测系统,提供高分辨率成像、Simul-6™ 多对比度信息与 SMARTs™ AI 用于 DOI 区分。
应用场景- 缺陷发现与热点检测
- 工艺除错与研发工程分析
- EUV / 193i 印刷检测与感光剂验证
- 工具、产线与工艺窗口监控与鉴定
- 来料/出货晶圆质量控制(IQC / OQC)
系统与软件生态- 与在线自动化和抽样(DirectedSampling™、I‑PAT®)集成,用于筛选与零缺陷策略
- 与 DefectWise®、aiSIGHT、Klarity® 等图像与缺陷分析工具集成以集中处理检测数据
- 光学↔电子束的互联(DualSENS™、OptiSens™)以加速良率学习与关联复检
主要特性 / 技术规格- SR‑DUV 与可调谐宽带光源;支持 DUV/UV/可见光操作
- 可选光学孔径以平衡灵敏度与误报抑制,具备 NanoPoint™ / DesignWise® 聚焦能力
- 低噪声高数据率传感器以兼顾检测灵敏度与产能
- 先进的 ML/深度学习算法用于误报抑制与 DOI 分离(DefectWise®、SMARTs™)
- Simul-6™ 与 Yellowstone™ 扫描等 e‑beam 技术用于多模态对比与高速高分辨成像
- 支持 150 / 200 / 300mm 晶圆及多种基板(Si、SiC、GaN、玻璃、蓝宝石等)
