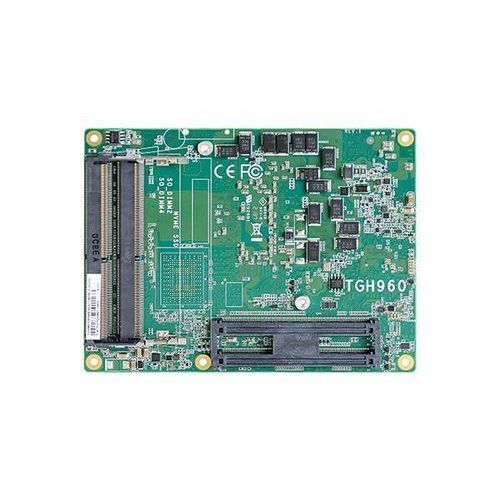

COM Express计算机模块 TGH960

PICMGIntel® Core™ 11ᵉ代Intel® Core™ i5-11500H

TGH960是DFI的COM Express® Basic（Type 6）系统模块，面向需要高密度I/O、多个扩展选项和长期CPU生命周期支持的工业应用。

产品亮点

• COM Express® Basic（Type 6）尺寸 — 95 mm x 125 mm
• 支持第11代 Intel® Core™ / Xeon® / Celeron® 处理器，配备 Intel® Iris® Xe Graphics
• DDR4 3200MHz SO-DIMM，最多96GB（128GB可按需提供）
• 多路扩展：1 x PCIe x16（Gen4）、8 x PCIe x1（Gen3）、LPC、I2C、SMBus
• 丰富I/O：1 x Intel® 2.5GbE（I225）、4 x USB 3.2 Gen2、8 x USB 2.0、4 x SATA 3.0（支持 RAID 0/1/5/10）
• 视频接口：VGA + LVDS/eDP（eDP按需）+ 3 x DDI（HDMI/DP++），DP++支持4K
• 工作温度：标准 0–60°C；可选宽温型号 -40–85°C

处理器选项

• Intel® Xeon® W-11865MRE — 8 核，24 MB 缓存，2.6 GHz（4.7 GHz），45 W
• Intel® Xeon® W-11865MLE — 8 核，24 MB 缓存，1.5 GHz（4.5 GHz），25 W
• Intel® Core™ i7-11850HE — 8 核，24 MB 缓存，2.6 GHz（4.7 GHz），45 W
• Intel® Xeon® W-11555MRE — 6 核，12 MB 缓存，2.6 GHz（4.5 GHz），45 W
• Intel® Xeon® W-11555MLE — 6 核，12 MB 缓存，1.9 GHz（4.4 GHz），25 W
• Intel® Core™ i5-11500HE — 6 核，12 MB 缓存，2.6 GHz（4.5 GHz），45 W
• Intel® Xeon® W-11155MRE — 4 核，8 MB 缓存，2.4 GHz（4.4 GHz），45 W
• Intel® Xeon® W-11155MLE — 4 核，8 MB 缓存，1.8 GHz（3.1 GHz），25 W
• Intel® Core™ i3-11100HE — 4 核，8 MB 缓存，2.4 GHz（4.4 GHz），45 W
• Intel® Celeron® 6600HE — 2 核，8 MB 缓存，2.6 GHz，35 W

技术规格

• 芯片组：Intel® RM590E / QM580E / HM570E
• 内存：3 x DDR4 3200MHz SO-DIMM（最多96GB；第4条DIMM按需），双通道；ECC按需提供
• BIOS：AMI SPI 256 Mbit
• 图形：Intel® Iris® Xe — OpenGL 4.5、DirectX 12、OpenCL 2.1；支持多种编码格式的硬件解码/编码（HEVC/AVC/VP9/AV1）
• 显示：1 x VGA；1 x LVDS / eDP（eDP按需）；3 x DDI（HDMI / DP++）— 支持多显示器组合
• 存储：可选 NVMe SSD（PCIe x4 Gen4，64 GB–1 TB）；SSD 与第2 SO-DIMM 为替代功能
• 扩展接口：1 x PCIe x16（Gen4）、8 x PCIe x1（Gen3）、LPC、I2C、SMBus、2 x UART（TX/RX）
• 音频：HD Audio 编解码器
• 以太网：1 x Intel® I225 系列 PHY（10/100/1000 / 2.5G）
• USB：4 x USB 3.2 Gen2；8 x USB 2.0
• SATA：4 x SATA 3.0（最高 6 Gb/s），支持 RAID 0/1/5/10
• DIO：1 x 8-bit DIO（默认 4 输入、4 输出）
• 看门狗：可编程 1–255 秒
• 安全：TPM 2.0 可按需提供
• 电源：输入 8.5 V–20 V；5 VSB、VCC_RTC（ATX 模式）— 功耗待定
• 操作系统支持：Windows 10 IoT Enterprise 64-bit；Linux Ubuntu 20.04
• 环境：工作温度 0–60°C（可选宽温 -40–85°C）；存储 -40–85°C；湿度 5–90% RH
• 机械 / 尺寸：COM Express® Basic — 95 mm x 125 mm（3.74" x 4.9"）
• 规范：PICMG COM Express® R3.0 Type 6
• 认证：CE、FCC、UKCA、RoHS
• 原产国：Taiwan
