COM Express Mini计算机模块 BT9A3
PICMGx86Intel® Celeron J1900

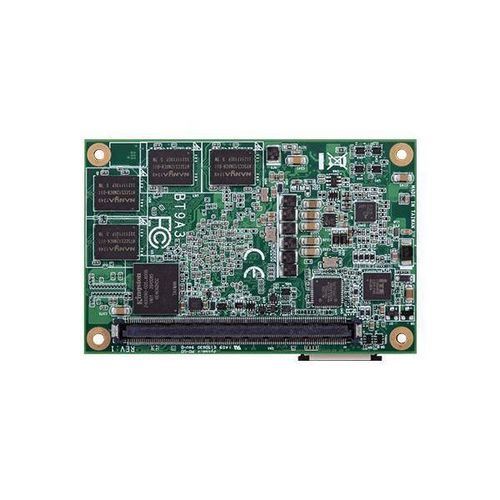

COM Express Mini计算机模块 - BT9A3 - DFI - PICMG / x86 / Intel® Celeron J1900
COM Express Mini计算机模块 - BT9A3 - DFI - PICMG / x86 / Intel® Celeron J1900
COM Express Mini计算机模块 - BT9A3 - DFI - PICMG / x86 / Intel® Celeron J1900 - 图像 - 2
COM Express Mini计算机模块 - BT9A3 - DFI - PICMG / x86 / Intel® Celeron J1900 - 图像 - 3
COM Express Mini计算机模块 - BT9A3 - DFI - PICMG / x86 / Intel® Celeron J1900 - 图像 - 4
添加到我的收藏夹
添加到产品对比表
获取更多信息，请访问 DFI 网站

产品规格型号

形状因素
PICMG, COM Express Mini
处理器
Intel® Celeron J1900, x86
接口
HDMI, LVDS, DisplayPort, DVI, USB2.0, USB 3.0, I2C, SATA, SPI, DDR3L SDRAM
操作系统
Windows 10, Windows 7, Windows 8.1
其他特性
无风扇
应用
工业
内存容量

4 GB

产品介绍

产品概述
  • Intel Atom® E3800 处理器系列
  • 丰富的 I/O 接口：1 个 Intel GbE、1 个 USB 3.0、8 个 USB 2.0
  • 多种扩展：3 个 PCIe x1、2 个 SATA 2.0
  • 1 个 LVDS、1 个 DDI (HDMI/DVI/DP)
  • 单通道 DDR3L 1333MHz ECC 内存，最高支持 4GB
  • 15 年 CPU 生命周期支持，直至 28 年第四季度（基于 Intel IOTG 路线图）

特性
  • 低功耗
  • 宽温：-40~85°C
  • 无风扇设计
  • 小巧
  • 多种扩展
认证
  • RoHS 认证
  • CE 认证
  • FCC 认证
系统规格
  • 处理器：英特尔凌动® 处理器 E3800 系列，BGA 1170；英特尔凌动® E3845（四核，2M 高速缓存，1.91GHz，10W）；英特尔凌动® E3827（双核，1M 高速缓存，1.75GHz，8W）；英特尔凌动® E3815（单核，0.5M 高速缓存，1.46GHz，5W）；英特尔® 赛扬® J1900（四核，2M 高速缓存，2GHz (2.41GHz)，10W）；英特尔® 赛扬® N2930（四核，2M 高速缓存，1.83GHz (2.16GHz)，7.5W）；英特尔® 凌动® E3827（双核，1M 高速缓存，1.75GHz，8W）。16GHz），7.5W）
  • 内存： 2GB/4GB DDR3L 1333MHz ECC 内存下置单通道
  • BIOS： AMI SPI 64Mbit
    • 图形
    • 控制器： OpenGL 4.0、DirectX 11、OpenCL 1.2；硬件解码：AVC/H.264、MPEG2、VC1、WMV9、JPEG/MJPEG、HEVC/H.264、VP8、VP9、MVC；HW 编码：AVC/H.264、JPEG/MJPEG、HEVC/H.264、VP8、VP9、MVC
    • 显示器： 1 x DDI（HDMI/DVI/DP）；1 x LVDS；LVDS：单通道 24 位，分辨率高达 1366x768 @ 60Hz；HDMI/DVI：分辨率高达 1920x1080 @ 60Hz；DP：分辨率高达 2560x1600 @ 60Hz
    扩展
    • 3 x PCIe x1 (Gen 3)
    • 1 x LPC
    • 1 x I2C
    • 1 x SMBus
    • 2 x 串行 (TX/RX)
    音频
    • 高清音频
    以太网
    • 1 x Intel® I210 (10/100/1000Mbps)
    I/O
    • 1 x USB 3.0
    • 8 x USB 2.0
    • 2 x SATA 2.0
    • 1 x 4GB/8GB/16GB/32GB eMMC（可根据要求提供）
    • 1 x 8 位 DIO
    看门狗定时器
    • 系统复位，可通过软件在 1 至 255 秒之间进行编程
    。 电源
    • 类型： 4.75V~20V、5VSB、VCC_RTC（ATX 模式）；4.75V~20V、VCC_RTC（AT 模式）
    • 消耗：典型值：E3845：12V @ 0.568A (10.79W); Max. 操作系统支持
      • Windows 7 Ultimate x86 和 SP1（32 位）
      • Windows 7 Ultimate x64 和 SP1（64 位）
      • Windows 8.1 Enterprise x86（32 位）
      • Windows 8.1 Enterprise x64（64 位）
      • Windows 10 将根据要求提供
      。 环境
      • 工作温度：0 至 60°C，-40 至 85°C
      • 存储温度：-40 至 85°C
      • 操作湿度：5 至 90% 相对湿度
      • 存储湿度：5 至 90% 相对湿度
      • MTBF：800,542 小时 @ 25°C；406,343 小时 @ 45°C（Telcordia 第 2 期，方法 I 案例 3；环境：GB、GC - 地面良性、受控）
    机制
    • 尺寸：COM Express® Mini，84 毫米（3.30 英寸）x 55 毫米（2.16 英寸）
    • 符合标准：PICMG COM Express® R2.1，10 类
    。 标准和认证
    • CE、FCC B 类、RoHS
    包装清单
    • 1 块 BT9A3 板
    • 1 个散热器：A71-011055-000G
    原产地
    • 台湾
    订购信息 订购信息
  • BT9A3-T24-E15：无风扇，Intel Atom E3815，2GB DDR3L ECC内存，4GB eMMC，-40 至 85°C
  • BT9A3-T40-E45：无风扇，Intel Atom E3845，4GB DDR3L ECC内存，-40 至 85°C
  • BT9A3-B40-E45：无风扇，Intel Atom E3845，4GB DDR3L ECC 内存，0 至 60°C
  • BT9A3-B40-J00：无风扇，Intel Celeron J1900，4GB DDR3L 内存，0 至 60°C
  • BT9A3-B48-E45：无风扇，Intel Atom E3845，4GB DDR3L ECC 内存，8GB eMMC，0 至 60°C
    • 。 可选项目
    • 散热器 (A71-011052-000G)
    • COM100-B 载板套件 (770-COM104-000G)
    • 带风扇的散热器 (A71-111020-000G)
    技术规格（摘要）
    • 处理器：Intel Atom® E3800 系列、Celeron® J1900/N2930
    • 内存：2GB/4GB DDR3L 1333MHz ECC
    • 图形：OpenGL 4.0、DirectX 11、OpenCL 1.2、HDMI/DVI/DP/LVDS
    • 扩展：3 x PCIe x1、2 x 串行、1 x LPC、1 x I2C、1 x SMBus
    • 以太网：1 x Intel® I210
    • I/O：1 x USB 3.0、8 x USB 2.0、2 x SATA 2.0、1 x eMMC、1 x 8 位 DIO
    • 电源：4.75V~20V、典型值 10.79W、最大值 13.68W
    • 工作温度：0~60°C、-40~85°C
    • 认证：CE、FCC B 级、RoHS
    。

    ---
