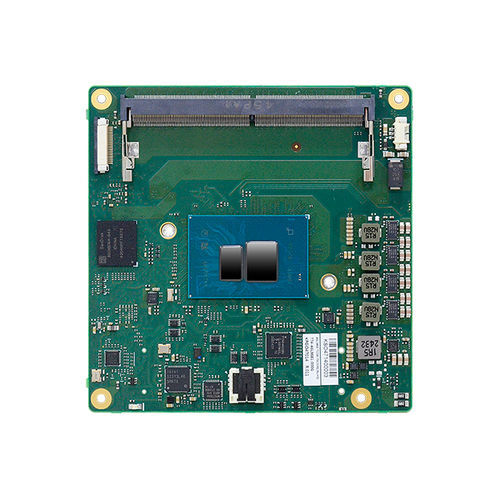

PICMG计算机模块 ASL968

COM ExpressCompactIntel Atom® x7433REIntel Atom® x7211RE

概述

ASL968 是 DFI 的 COM Express® Compact Type 6 模块，面向耐用型和工业嵌入式应用。支持 Intel® Atom® x7000RE（Amston Lake）和 Intel® Core™ 3 / N-series（Twin Lake）处理器，采用单通道 DDR5（支持 In-band ECC），并提供三路独立显示输出。模块强调灵活扩展和丰富的板载 I/O，适用于工业场景。

主要特性

• COM Express® Compact Type 6 尺寸（95 mm x 95 mm）
• 支持 Intel® Atom x7000RE 和 Intel® Core™ 3 / N-series
• SODIMM DDR5-4800 单通道，最高 16 GB，支持 In-band ECC
• 三屏独立显示：1 x LVDS/eDP + 2 x DDI（eDP 支持 4096x2160 @60Hz）
• 最多 8 x PCIe x1（Gen3）扩展，板载 I/O 丰富，包括 Intel® 2.5GbE、SATA、USB

技术规格

• 处理器：Intel® Atom x7000RE（Amston Lake）系列及 Intel® Core™ 3 / N-series（Twin Lake）。示例型号：Atom x7835RE、x7433RE、x7211RE；Core 3 N355、N150。
• 内存：1 个 262 针 SODIMM，DDR5‑4800 单通道，最高 16 GB；支持 In-band ECC（IBECC）。
• BIOS：AMI SPI 256 MHz。
• 图形：Intel® UHD，支持 DirectX 12、OpenGL 4.6、Vulkan 1.2；硬件解码/编码最高至 4K60（AV1、HEVC、VP9、SCC）。
• 显示：1 x LVDS（双通道最高 1920x1200 @60Hz）或 eDP（4096x2160 @60Hz）+ 2 x DDI；支持三路独立显示。
• 扩展：最多 8 x PCIe x1（Gen3），可按需提供与以太网和 SATA 的共布局选项。
• 接口：I2C、SMBus、LPC（默认）/ eSPI（BOM 选项）、2 x UART（TX/RX）、CAN（共布局选项）、1 x 8 位 DIO。
• USB 与存储：2 x USB 3.2 Gen2（可通过集线器扩展至 4）、8 x USB 2.0；2 x SATA 3.0（6 Gb/s）；1 x 64 GB eMMC 5.1 板载。
• 音频与以太网：HD Audio 接口；1 x Intel® I226 系列 2.5GbE（可与 PCIe x1 共布局）。
• 安全：TPM 2.0（选项：fTPM）。
• 电源：ATX 模式 8.5–20 V、5VSB、VCC_RTC；AT 模式 8.5–12 V、VCC_RTC。功耗：TBD。
• 操作系统支持：Windows 11/10 IoT Enterprise 64-bit，Linux。
• 环境：工作温度：-40°C 至 85°C（Amston Lake 型号）；0°C 至 60°C（Twin Lake 型号）。存储温度：-40°C 至 85°C。工作湿度 10%–90% RH。
• 尺寸与合规：COM Express® Compact 95 mm x 95 mm；PICMG COM Express® R3.1 Type 6。
• 认证：CE、FCC、RoHS。
• 包装清单：风扇（A71-108312-000G）；散热片（仅 CPU 区块）A71-810417-000G；导热膏 912-077832-000G。
• 原产国：台湾。
