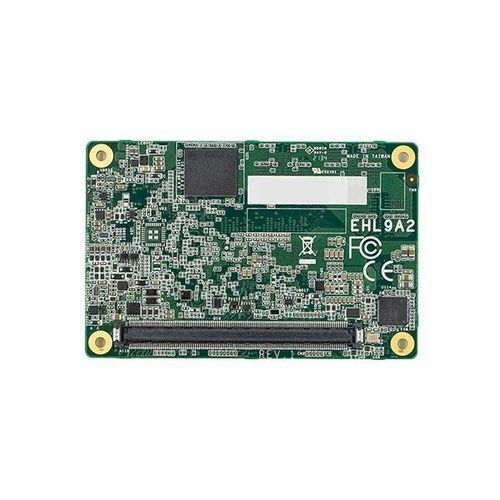

PICMG计算机模块 EHL9A2COM ExpressCompactCOM Express MiniIntel® Atom® x6212RE
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 形状因素
- PICMG, COM ExpressCompact, COM Express Mini
- 处理器
- Intel® Atom® x6212RE, Intel® Elkhart lake SoC
- 接口
- 以太网, HDMI, LVDS, eDP, WiFi, USB 3.1, I2C, SATA, SPI, UART, LPDDR4
- 操作系统
- Windows 10 IoT企业版
- 数据存储
- eMMC 64GB
- 其他特性
- 嵌入式, 无风扇
- 应用
- 工业, 医用
- 内存容量
最多: 16 GB
最少: 0 GB
产品介绍
产品概述
- Intel® Atom® 处理器 Elkhart Lake 系列
- 双通道 LPDDR4X 3200MHz/4267MHz 高达 16GB
- 1 个 LVDS/eDP、1 个 DDI (HDMI/DP++)；支持双显示器：DDI + LVDS/eDP
- 多重扩展：4 PCIe x1
- Rich I/O：1 个 Intel GbE、2 个 USB 3.1、8 个 USB 2.0
- 15 年 CPU 生命周期支持，直至 36 年第一季度（基于 Intel IOTG 路线图）
- 宽温：-40~85°C
- 4K2K 显示屏
- 多种扩展
- RoHS 认证
- CE 认证
- FCC 认证
- UKCA 认证
- 超薄启动加载程序
- 4K2K 显示屏
- 1G 以太网
- Windows
- Linux
- DDR4
- 低功耗
- RoHS 认证
- CE 认证
- FCC 认证
- Intel® Atom® 处理器 Elkhart Lake X 系列
- 2.5G 以太网
- UKCA 认证
- DFI 的新一代 EHL 系列嵌入式计算解决方案采用 Intel® Atom™ x6000 系列处理器，专为增强物联网设备的管理和协同性而量身定制。与上一代产品相比，新 SoC 的单线程性能提高了 1.7 倍，图形性能提高了 2 倍。
- 随着 IT 基础架构逐渐朝向边缘化，他们更加强调设备的实时响应、低功耗和环境适应性。DFI 基于 Intel® Atom™ x6000 处理器专门设计了 EHL 系列工业主板、模块化计算机和无风扇嵌入式系统。除了拥有从 SBC 和 Mini-ITX 到 COM Express Compact 和 COM Express Mini 等各种外形尺寸的主板外，DFI 还提供小型工业计算机，可在 -40 至 85°C 温度范围内高效运行，轻松克服物联网设备部署的环境限制。从 SBC、Mini-ITX、COM Express Compact、COM Express Mini 到小型 PC，EHL 系列提供了更多计算性能选择，从 4.5W 到 12W，并确保在 -40 ~ 85°C 环境温度下高效运行，从而在各种工业控制、AGV/机器人控制、远程医疗监控、医疗显示和交通管理中实现物联网设备管理和实时响应。
- 独立的 2.5G LAN 可提供比普通 1G LAN 更快的传输体验，并可通过内置的带内管理功能、vPro 和 AMT 同时优化边缘设备之间的协同作用，使其更加实时和无缝。另一方面，EHL 系列还支持宽带无线传输 5G 和 Wifi 6，消除了线缆给设备部署带来的限制。
- EHL 系列利用高速 PCIe Gen3 信号，在扩展和连接方面实现了显著优化。除了支持高达 32G 的 DDR4-3200 内存外，EHL 系列还提供 PCIe x4 和 PCIe x1 插槽、M.2
- EHL系列可同时连接多达三个4K超高清独立显示屏，为工业、零售和商场数字标牌应用提供精致、快速的每个细节显示，带来无与伦比的视觉体验。
- EHL系列将仅在台式机和服务器型号上支持的vPro和AMT引入Atom平台，通过Wi-Fi或有线以太网的带内信号来监控和管理远程设备并更新其操作系统和软件。DFI 提供长达 15 年的产品生命周期支持，可确保性能、质量以及未来的维修和更换。
订购信息
- EHL9A2-TC16-6425RE：Intel® Atom® x6425RE，板载 LPDDR4 16GB，eMMC 64GB，LVDS，DIO，TPM 2.0，-40 至 85°C
- EHL9A2-TC16-6414RE：Intel® Atom® x6414RE，板载 LPDDR4 16GB，eMMC 64GB，LVDS，DIO，-40 至 85°C
- EHL9A2-TC86-6212RE：Intel® Atom® x6212RE，板载 LPDDR4 8GB，eMMC 64GB，LVDS，DIO，-40 至 85°C
- EHL9A2-BC86-J6426：Intel® Atom® J6426，板载 LPDDR4 8GB，eMMC 64GB，LVDS，DIO，-5 至 65°C
- EHL9A2-BC86-N6211：Intel® Atom® N6211，板载 LPDDR4 8GB，eMMC 64GB，eDP，SDIO，-5 至 65°C
- EHL9A2-TC86-6425RE：Intel® Atom® x6425RE，板载 LPDDR4 8GB，eMMC 64GB，LVDS，DIO，TPM 2.0，-40 至 85°C
- 散热器：用于 Atom x6000 系列、奔腾和赛扬
- COM100-B 载板套件
- COM335 载板套件
- 系统
- 处理器：Intel Atom® x6000 系列和 Intel® Celeron® 及 Pentium® N 和 J 系列处理器
- 内存：LPDDR4X 最高 16GB；双通道 LPDDR4X 3733MHz/4267MHz，取决于处理器；根据项目支持 8GB/16GB；在选定的 ATOM x6000 系列 SKU 上支持带内 ECC (IBECC) 和普通内存芯片；可在 BIOS 设置菜单中启用或禁用 IBECC
- BIOS：AMI SPI 256Mbit
- 图形
- 控制器：Intel® HD Graphics
- 功能：OpenGL 5.0、DirectX 12、OpenCL 2.1；HW 解码：AVC/H.264、MPEG2、VC1、WMV9、JPEG/MJPEG、HEVC/H.265、VP8、VP9、MVC；HW 编码：AVC/H.264、JPEG/MJPEG、HEVC/H.265、VP9、MVC
- 显示屏：1 x DDI、1 x LVDS/eDP；LVDS：单通道 24 位，分辨率高达 1920x1200 @ 60Hz；eDP：分辨率高达 4096x2160 @ 60Hz；HDMI：分辨率高达 4096x2160 @ 30Hz；DP++：分辨率高达 4096x2160 @ 60Hz、3840x2160 @ 60Hz
- 双显示器：DDI + LVDS/eDP
- 扩展
- 接口：4 x PCIe x1 (Gen 3)、1 x SD/SDIO（根据要求提供）、1 x I2C、1 x SMBus、1 x LPC、1 x 扬声器、1 x SD 3.0、1 x SPI、2 x UART (TX/RX)
- 音频
- 接口：HD 音频
- 以太网
- 控制器：1 x Intel® I225-IT / I225-LM (10/100/1000Mbps/2.5Gbps)
- I/O
- USB: 2 x USB 3.1, 8 x USB 2.0
- SATA: 2 x SATA 3.0 (高达 6Gb/s)
- USB: 2 x USB 3.1, 8 x USB 2.0
- SATA 2.0 (高达 6Gb/s)0（高达 6Gb/s）
- eMMC：1 x 8GB/16GB/32GB/64GB/128GB eMMC 5.1（可根据要求提供）
- DIO：1 x 8 位 DIO
- 看门狗定时器
- 输出和间隔：系统复位，可通过软件编程 1 至 255 秒
- 安全性
- TPM：dTPM 或 fTPM（可选）
- 电源
- 类型： 4.75V~20V、5VSB、VCC_RTC（ATX 模式）；4.75V~20V、VCC_RTC（AT 模式）
- 消耗：待定
- 操作系统支持
- Windows：Windows 10 物联网企业 64 位
- Linux
- 环境
- 温度：工作温度：-5 至 65°C，-40 至 85°C；存储温度：-40 至 85°C
- 湿度：工作时：5 至 90% 相对湿度；存储：5 至 90% 相对湿度
- MTBF：待定
- 机制
- 尺寸：COM Express® Mini 84mm (3.3") x 55mm (2.16")
- 符合性：PICMG COM Express® R3.0，10 类
- 标准和认证
- 认证：CE、FCC、UKCA、RoHS
- 包装清单
- 散热器（适用于奔腾和赛扬）A71-008170-010G
- 冷却器（适用于 Atom x6000 系列）A71-108143-000G
- 原产国
- 台湾
---
