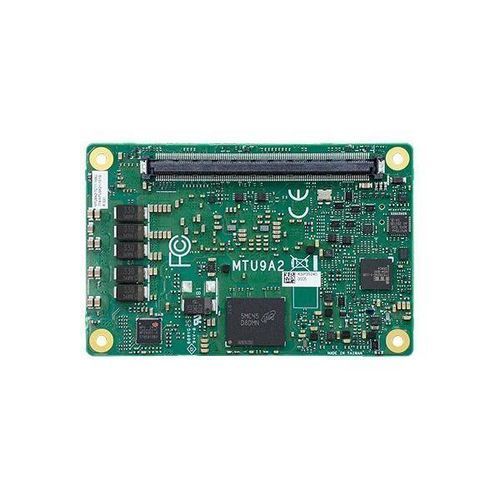

PICMG计算机模块 MTU9A2

COM Express MiniIntel® Core™ Ultra 7 165UIntel® Core™ Ultra 7 155U

概述
MTU9A2 是 DFI 的 COM Express Mini（Type 10）系统模块，面向嵌入式和工业应用。该模块采用 Intel® Core™ Ultra（Meteor Lake U 系列）处理器，支持 LPDDR5 内存最高 32GB，提供双显示输出、丰富的 I/O 与扩展接口，并可在宽温范围内运行。

亮点

• COM Express® Mini 尺寸（84 x 55 mm），符合 PICMG COM Express® R3.1 Type 10 标准。
• 支持 Intel Core Ultra U 系列处理器，最高至 Intel Core Ultra 7 165U（10 核心，15W）。
• LPDDR5 内存最高 32GB；支持单/双通道；Ubuntu 下支持 IBECC（In-band ECC）。
• 宽工作温度范围：-40 至 85°C；具备工业认证：CE、FCC。

技术规格

• 处理器：Intel Core Ultra U-series（Meteor Lake U）。可选 SKU 包括 Core Ultra 7 165U、Core Ultra 7 155U、Core Ultra 5 125U（各 SKU 的 P 核、E 核、频率、缓存、15W TDP 等详见产品资料）。
• 内存：LPDDR5 最多 32GB；Dual Channel LPDDR5 7467MHz；8GB 可按项目提供；Ubuntu 下支持 IBECC。
• BIOS：AMI SPI 256 Mbit。
• 图形：Intel UHD，Windows 下支持 DirectX 12、OpenGL 4.6、Vulkan 1.2；Linux 下支持 Mesa/OpenGL/Vulkan。硬件解码/编码最高可达 4K60（具体编解码支持见资料）。
• 显示：1 x DDI 与 1 x eDP。eDP 可达 4096 x 2160 @ 60Hz；HDMI 可达 4096 x 2160 @ 30Hz；DP++ 可达 4096 x 2160 @ 60Hz。
• 双显示：支持 DDI + eDP。
• 扩展：4 x PCIe x1（Gen3）；可选板载 NVMe SSD（128/256/512/1024 GB，需询价）。
• 接口：1 x I2C、1 x SMBus、1 x eSPI、1 x GSPI、2 x UART（TX/RX）、2 x USB 3.2 Gen2、8 x USB 2.0、2 x SATA 3.0。
• 以太网：1 x Intel I226-IT（支持 1GbE 与 2.5GbE）。
• 数字 I/O：1 x 8 位 DIO；音频：HD Audio。
• 安全与管理：TPM 2.0；看门狗定时器可编程 1–255 秒；仅支持 UEFI。
• 电源：支持 ATX/AT 模式，输入 8.5–20 V；含 5VSB 与 VCC_RTC。
• 操作系统支持：Windows 10 IoT Enterprise 64-bit、Windows 11、Linux（UEFI）。
• 机械尺寸：COM Express® Mini 84 x 55 mm。
• 合规与认证：PICMG COM Express® R3.1 Type 10；CE、FCC 认证。
• 环境：工作/存储温度 -40 至 85°C；湿度 5–90% RH。MTBF 与功耗：待定。
• 包装清单：包含 Cooler A71-108310-A00G。原产地：台湾。

扩展与 I/O 详情

• 用于外设扩展的 PCIe 通道和连接器（4 x PCIe x1 Gen3）。
• 串行与管理总线：I2C、SMBus、eSPI、GSPI 以及 2 个 UART 接口。
• 存储 & USB：2 x SATA 3.0、板载 NVMe 可选、2 x USB 3.2 Gen2 与多路 USB 2.0 接口。

订购与支持

• 多种 SKU 与 NVMe 选项可按需提供；项目定制配置请联系销售。
• 提供 AMI BIOS 映像（256 Mbit）与操作系统包；为工业部署与散热方案提供技术支持。
