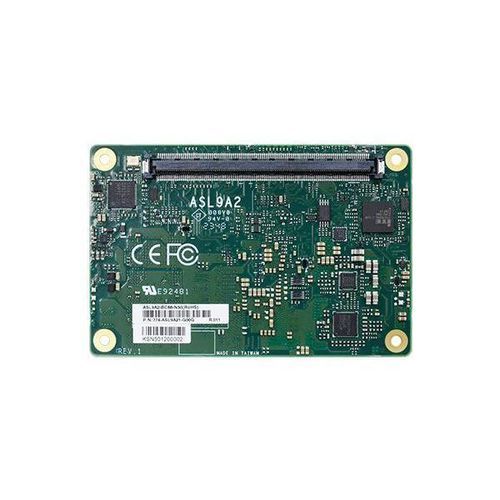

PICMG计算机模块 ADN9A2

COM Express MiniIntel® Core™ i3-N305Intel Atom® x7425E

概述

ADN9A2 是 DFI 的 COM Express® Mini（Type 10）系统模块，采用 Intel® Atom® / Core / Pentium / Celeron（Alder Lake‑N 系列）处理器。为无风扇嵌入式应用设计，支持 LPDDR5 内存，提供多种高速 I/O、扩展和双显示选项，适用于工业部署。

主要特性

• 无风扇设计以实现被动散热
• 支持 LPDDR5 双通道，最高 16 GB
• 4 x PCIe x1（Gen3）扩展通道
• 双显示：DDI + LVDS/eDP，支持最高 4K
• 丰富 I/O：USB 3.2、USB 2.0、SATA、eMMC 可选
• 2.5G 以太网（Intel® I226 系列）

技术规格

• 处理器：Intel® Atom x7000E / Core‑i / Pentium / Celeron（Alder Lake‑N）。示例：Intel® Atom x7425E（4 核，1.5–3.4 GHz，12 W）；Intel® Core i3‑N305（8 核，1.0/1.8–3.8 GHz，9/15 W）；Intel® N97（4 核，2.0–3.6 GHz，12 W）；Intel® N50（2 核，1.0–3.4 GHz，6 W）。
• 内存：LPDDR5 双通道，最高 16 GB（LPDDR5 4800 MHz）。8GB / 16GB 按项目可选。支持 IBECC。
• BIOS：AMI SPI 256 Mbit（仅 UEFI）。
• 图形控制器：Intel® UHD。图形特性：OpenGL 4.6、DirectX 12.1、Vulkan 1.2（Windows）；Linux 下为 Mesa/OpenGL/Vulkan。硬解码：4K60 10b HEVC/VP9/AV1；硬编码：4K60 HEVC/VP9。
• 显示：1 x DDI；1 x LVDS/eDP。LVDS：单通道 24 位，最高 1920×1200@60Hz。eDP：最高 4096×2160@60Hz。HDMI：最高 4096×2160@30Hz。DP++：最高 4096×2160@60Hz（3840×2160@60Hz）。
• 双显示：DDI + LVDS/eDP。
• 扩展 / 接口：4 x PCIe x1（Gen3）；1 x I2C；1 x SMBus；1 x LPC；1 x SNDW（按需）；1 x GSPI；2 x UART（TX/RX）。
• 音频：HD Audio。
• 以太网：1 x Intel® I226‑IT / I226‑LM，支持 10/100/1000 Mbps 和 2.5 Gbps。
• I/O：2 x USB 3.2 Gen2；8 x USB 2.0；2 x SATA 3.0（6 Gb/s）；1 x eMMC 5.1（8/16/32/64/128 GB 可选）；1 x 8 位 DIO。
• 看门狗：系统复位，可编程 1–255 秒。
• 安全：可选 dTPM 或 fTPM。
• 电源：输入：ATX 模式 4.75–20 V，5VSB，VCC_RTC；AT 模式 4.75–20 V，VCC_RTC。功耗：TBD。
• 操作系统支持（仅 UEFI）：Windows 11/10 IoT Enterprise 64‑bit；Linux。
• 环境：工作温度：-5 至 65 °C；存储：-40 至 85 °C。湿度：5–90% RH。MTBF：1,394,204 小时 @25 °C；927,579 小时 @45 °C；637,575 小时 @60 °C（不含配件）。
• 机械 / 尺寸：COM Express® Mini 84 mm × 55 mm（3.3" × 2.16"）。
• 符合性：PICMG COM Express® R3.1 Type 10。
• 标准与认证：CE、FCC。
• 包装清单：散热片 A71-008356-000G（随附）。
• 原产国：台湾。

订购与支持

项目选项（内存、eMMC、SNDW、TPM）和定制可按需提供。有关认证、散热选项及长期供货协议，请联系 DFI。
