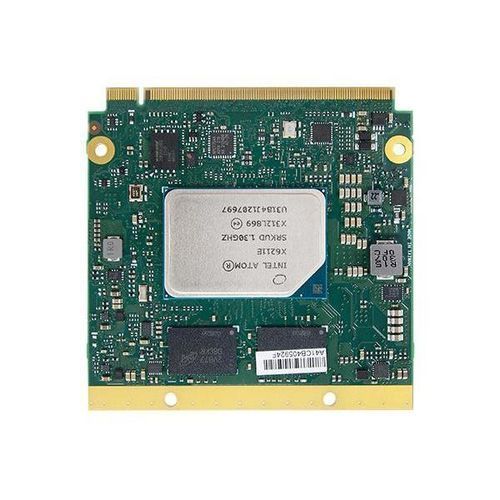

Qseven®计算机模块 EHL701

Intel® Celeron®Intel® PentiumIntel® Atom

EHL701 是 DFI 的 Qseven 系统模块（System-on-Module），用于嵌入式与工业应用，支持 Intel® Atom® x6000 系列及 Intel® N/J 系列处理器，采用紧凑的 70 × 70 mm Qseven 尺寸。

主要特性

• 外形尺寸：Qseven — 70 mm × 70 mm。
• 处理器支持：Intel® Atom® x6000；Intel® Pentium® N / J；Intel® Celeron® N / J。
• 内存：4 / 8 / 16 GB LPDDR4 焊接，双通道 LPDDR4 3200 MHz。
• BIOS：AMI SPI 256 Mbit（支持 UEFI 引导）。
• 工作温度选项：商用与宽温版本（如 0–60 °C；-40–85 °C；-5–65 °C）。

显示与图形

• 图形：Intel® HD Graphics Gen9LP（OpenGL 5.0、DirectX 12、OpenCL 2.1）。
• 硬件编解码：支持 HW 解码/编码 AVC/H.264、HEVC/H.265、VP8/VP9、MPEG2、JPEG/MJPEG、VC1/WMV9、MVC。
• 输出：1 × DDI（HDMI / DVI / DP++）、1 × eDP / LVDS。HDMI 最高 3840×2160@30Hz；DP++ 最高 4096×2160@60Hz；eDP 最高 3840×2160@60Hz。
• 双显示：eDP/LVDS + DDI。

扩展与 I/O

• PCIe / 扩展：4 × PCIe x1（Gen2）；SDIO；LPC；I2C；SMBus；SPI；UART（TX/RX）。
• USB / 存储：USB 配置 — 1 × USB 3.1 + 8 × USB 2.0 或 2 × USB 3.1 + 6 × USB 2.0。SATA：2 × SATA 3.0（6 Gb/s）。eMMC：最高 128 GB（eMMC 5.1，BGA-153，8–128G）。
• 以太网 / IO：1 × Intel I211 千兆以太网；1 × 4 位 GPIO；HD Audio 接口；看门狗定时器（软件可编程 1–255 秒）。

安全、电源与操作系统支持

• 安全：可选 dTPM 或 fTPM。
• 电源：输入 5V、5VSB、VCC_RTC。功耗示例：典型（x6212RE）12V @ 0.98A（11.76 W）；最大 12V @ 1.45A（17.4 W）。
• 操作系统支持：Windows 10 IoT Enterprise 64-bit；Linux（提供 Intel 图形驱动）。

标准、订购与产地

• 认证：CE、FCC Class B、RoHS、UKCA。
• 订购示例：EHL701-TC83-6211E（部件号 770-EHL7011-000G）— Intel Atom® x6211E，8GB LPDDR4，LVDS，1×USB 3.1，8×USB 2.0，32GB eMMC，-40–85 °C。EHL701-TC80-6211E（部件号 770-EHL7011-100G）— Intel Atom® x6211E，8GB LPDDR4，LVDS，1×USB 3.1，8×USB 2.0，-40–85 °C。
• 包装示例：主板部件号 770-EHL7011-000G / 770-EHL7011-100G；散热器 A71-112000-030G。
• 产地：台湾。MTBF 与湿度数据请参阅技术文档。
