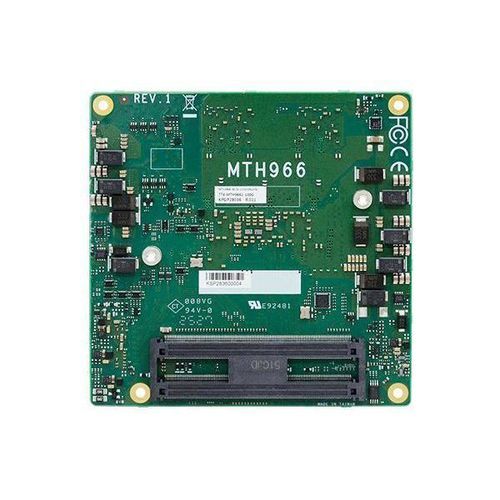

PICMG计算机模块 MTH966

COM ExpressCompactIntel® Core™ Ultra 7 155HIntel® Core™ Ultra 5 125H

概述

MTH966 是 DFI 的 COM Express® Compact Type 6 系统模块，针对需要高算力密度、多显示输出及丰富 I/O 扩展的工业与嵌入式应用。该模块采用 Intel® Core™ Ultra（Meteor Lake）U/H 系列处理器，并提供宽温版本以适应苛刻环境。

主要亮点

• 处理器：Intel® Core™ Ultra（Meteor Lake）U/H 系列（可选 SKU：Ultra 7 155H/165H、Ultra 5 125H、Ultra 7 155U、Ultra 5 125U）。
• 内存：双通道 LPDDR5，最高支持 32 GB（最高 7467 MHz）。
• 显示：1 x LVDS/eDP（eDP 可按需提供）+ 最多 3 x DDI，支持最高 4K/2K。
• 扩展：多通道 PCIe（8 x PCIe x1、2 x PCIe x4、1 x PCIe x8）、I2C、SMBus、LPC/eSPI、UART。
• I/O 连接：1 x Intel® 2.5GbE、2 x USB4（可选）、4 x USB 3.2 Gen2、8 x USB 2.0、2 x SATA 3.0。
• 存储与安全：可选板载 NVMe SSD 及 TPM（按需）。

订购 / 版本概述

• 不同 SKU 覆盖不同的热设计与功耗特性（H 系列面向更高 TDP，U 系列面向低功耗 / 宽温运行）。
• 示例 SKU：MTH966-BC30-155H（Core Ultra 7 165H，32GB LPDDR5，0–60°C）、MTH966-TC10-155U（Core Ultra 7 155U，16GB LPDDR5，-40–85°C）。

认证与合规

• 符合 CE、FCC、RoHS。

技术规格

• 处理器细节：支持的 SKU 包括 Core Ultra 7 155H（6 个 P‑Core @1.4 GHz + 8 个 E‑Core @0.9 GHz）等。
• 内存：双通道 LPDDR5，最高 32 GB（最高 7467 MHz）。
• BIOS：AMI BIOS。
• 图形：H 系列为 Intel® Arc™，U 系列为 Intel® Graphics。支持 DirectX12、OpenGL 4.6、Vulkan 1.2；硬件解码/编码（4K60）。
• 显示接口：LVDS 最高 1920x1200@60Hz（双通道），eDP 最高 4096x2304@60Hz，HDMI 最高 4096x2160@30Hz，DP++ 最高 4096x2304@60Hz。
• PCIe 与扩展：8 x PCIe x1（Gen4）、2 x PCIe x4（Gen4，可选）、1 x PCIe x8（Gen5，仅 H 线）。
• 音频：HD Audio 接口。
• 以太网：Intel® I226 系列（1 x 2.5GbE，兼容 1Gb）。
• USB 与存储：2 x USB4（BOM 可选）、4 x USB 3.2 Gen2、8 x USB 2.0、2 x SATA 3.0、可选板载 NVMe SSD（128/256/512/1024 GB）。
• DIO 与看门狗：1 x 8 位 DIO，可编程看门狗（1–255 秒）。
• 安全：TPM 可按需提供。
• 电源：输入 8.5–20 V（ATX/AT 模式含 5VSB 与 VCC_RTC 配置差异）。
• 操作系统支持：Windows 10 IoT Enterprise 64-bit、Windows 11、Linux。
• 环境：工作温度 0–60°C（H 系列）或 -40–85°C（U 系列）；储存 -40–85°C；湿度 10–90% RH。
• 机械规格：COM Express® Compact 尺寸 95 mm x 95 mm。
• 合规：PICMG COM Express® R3.1，Type 6。

包装与原产地

• 装箱清单：含散热器 A71-108310-A00G（具体包装视 SKU 而定）。
• 原产国：台湾。
