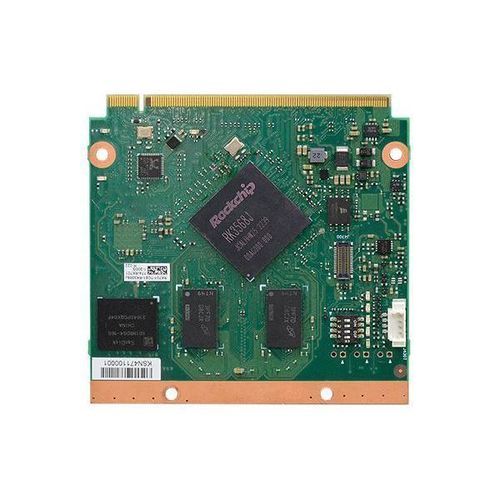

Qseven®计算机模块 RK701

Rockchip RK3188ARM® Cortex®-A55 Quad-coreHDMI

RK701 是 DFI 的 Qseven 规格 System-on-Module，采用 Rockchip RK3568 / RK3568J 四核 Cortex‑A55 处理器。针对需要多显示输出、多扩展接口和可配置 DDR4 内存的嵌入式与边缘应用而设计。

亮点

• 内存选项：2GB / 4GB / 8GB DDR4（memory down）
• 支持 4K / 2K 分辨率及双屏配置（eDP/LVDS + DP/TMDS）
• 扩展：2 x PCIe 3.0，1 x PCIe 2.0
• 丰富的 I/O：1 x Realtek GbE，1 x USB 3.2，4 x USB 2.0

文档与下载

• 数据手册、快速参考和用户手册以 PDF 形式提供（见产品文档）

技术规格

• 处理器：Rockchip RK3568 四核 Cortex‑A55 @ 2.0 GHz；Rockchip RK3568J 四核 Cortex‑A55 @ 1.8 GHz
• 内存：2GB / 4GB / 8GB DDR4 Memory Down，3200 MHz
• 图形：GPU G52 2EE；支持 OpenGL ES 1.1/2.0/3.0/3.1/3.2、Vulkan 1.1、OpenCL 2.0
• 显示：1 x eDP/LVDS 和 1 x DP/TMDS；HDMI 最高 4096 x 2160 @ 30Hz；LVDS 最高 1024 x 600 @ 60Hz；eDP 最高 3840 x 2160 @ 60Hz
• 双屏：eDP/LVDS + DP/TMDS
• 扩展 / 接口：2 x PCIe x1 (Gen3)、1 x PCIe x1 (Gen2)、1 x uSD（可选）、1 x I2C、2 x SPI（SPI0 设为 TPM 2.0）、1 x CAN 总线、2 x UART、1 x MIPI‑CSI（可选）
• 音频：HD Audio 接口
• 以太网：1 x RTL8211F‑CG（Realtek 千兆以太网）
• USB：1 x USB 3.2，4 x USB 2.0
• SATA：2 x SATA 3.0（最高 6 Gb/s；SATA 1 与 PCIe Gen2 共置）
• eMMC：支持最高 128GB eMMC；eMMC 5.1，BGA‑153 Ball 8~128G（MLC 模式）；默认 NC
• GPIO：1 x 4 位 GPIO
• 安全：TPM 2.0
• 电源：类型：5V、5VSB、VCC_RTC；功耗：TBD
• 操作系统支持：Linux
• 环境：工作温度范围：0 至 60°C（标准），-40 至 85°C（部分 SKU）；工作湿度：5 至 90% RH；存储：5 至 90% RH
• 机械：Qseven 规格，尺寸 70 mm x 70 mm；符合：Qseven specification revision 2.1
• 标准与认证：CE、FCC Class B、RoHS
• 包装清单：1 x RK701 主板；1 x 散热片
• 原产地：台湾
