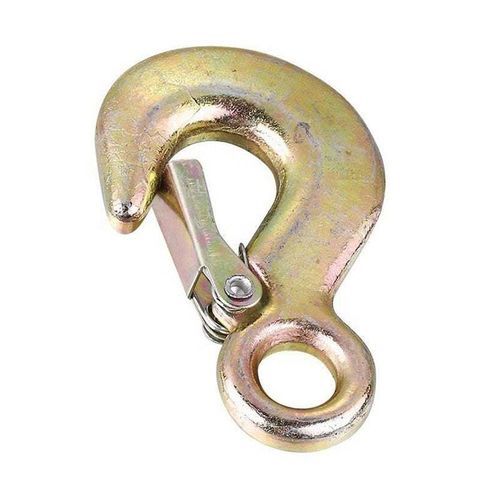

提升吊钩 Grade 100

吊环用于链条自锁

产品概述
适用于链式起重作业的100级眼形自锁钩，采用淬火回火合金钢制造。相比传统Grade 80产品，额定工作载荷（WLL）至少提高25%。按每批次进行2.5×WLL的证明载荷试验并提供认证，设计系数4:1，在1.5×WLL下疲劳评定为20,000次循环。最低回火温度400°C，对每批次进行100% Magnaflux裂纹检测。

参数

• WH70 — Working Load Limit (WLL)：5,700 lbs；适用于Grade 100链：9/32–5/16 in；尺寸（in）：e: 7.13, h: 1.02, a: 0.79, w: 1.38, w1: 1.38, d2: 0.51, g: 1.34；重量：2.43 lbs。
• WH100 — WLL：8,800 lbs；适用于Grade 100链：3/8 in；尺寸（in）：e: 8.58, h: 1.18, a: 1.14, w: 1.65, w1: 1.57, d2: 0.63, g: 1.77；重量：4.41 lbs。
• WH130 — WLL：15,000 lbs；适用于Grade 100链：1/2 in；尺寸（in）：e: 10.59, h: 1.57, a: 1.38, w: 1.93, w1: 1.85, d2: 0.79, g: 2.05；重量：8.82 lbs。
• WH160 — WLL：22,600 lbs；适用于Grade 100链：5/8 in；尺寸（in）：e: 12.56, h: 1.97, a: 1.61, w: 2.36, w1: 2.36, d2: 0.94, g: 2.36；重量：14.99 lbs。

标准与包装
名称：Grade 100 Eye Self Locking Hook；包装：纸箱 + 钢托盘；按照 EN 1677-3、ASME B30.26 和 ASME B30.10 生产；获得 DGUV GS-OA-15-05 和 DGUV GS-MO-15-05 认证。

技术规格

• 材料：淬火回火合金钢
• Working Load Limit (WLL)：见参数
• 最低回火温度：400°C
• 设计系数：4:1
• 以2.5×WLL进行证明载荷测试并提供批次认证
• 疲劳等级：1.5×WLL 下 20,000 次循环
• 每批次 100% Magnaflux 裂纹检测
• 按照 EN 1677-3、ASME B30.26 和 ASME B30.10 生产
• 获得 DGUV GS-OA-15-05 和 DGUV GS-MO-15-05 认证
