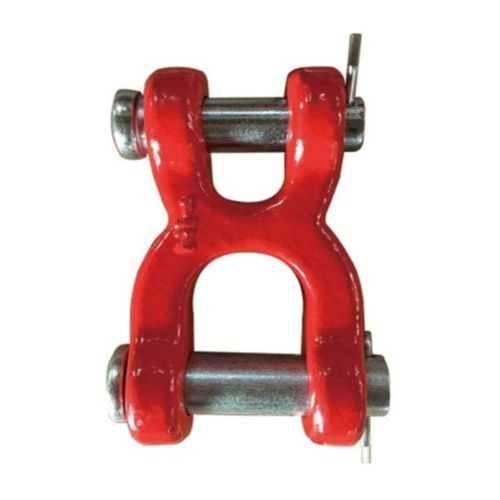

粉末涂层钢U 型接头 Grade 70

锻钢材质钢合金

概述

• 用于链组件及装卸/索具连接的 Grade 70 双头插销环
• 锻造合金钢（Grade 70）
• 红色粉末涂层，用于识别和耐腐蚀
• 每个环上压印有 "Grade 70" 标识
• 备件和替换环可供提供
• 警告：不得用于高空起吊。严禁超过工作载荷极限。不得用于提升人员或人员上方的荷载。

参数

• 提供代表性产品图片
• 可用尺寸及 WLL 请见下方尺寸表

尺寸 / 工作载荷极限（摘录）
SIZE | WLL (lbs.) | A | B | C | D | F | G | H | K | WEIGHT (lbs)
1/4-5/16" | 4,500 | 0.47" | 2.50" | 1.16" | 0.38" | 1.13" | 0.43" | 0.94" | 0.50" | 0.31
3/8" | 6,600 | 0.53" | 2.81" | 1.18" | 0.44" | 1.53" | 0.50" | 1.00" | 0.56" | 0.44
7/16-1/2" | 11,300 | 0.65" | 3.62" | 2.31" | 0.56" | 1.91" | 0.63" | 1.31" | 0.81" | 0.98

标准

• 名称：Grade 70 Twin Clevis Links
• 包装：纸箱 + 钢托盘

技术规格

• 产品名称：Grade 70 Twin Clevis Links
• 材质：锻造合金钢（Grade 70）
• 表面处理：红色粉末涂层
• 标识：产品上压印 "Grade 70"
• 可用性：提供备件
• 包装：出货用纸箱加钢托盘
• 使用警告：不得用于高空起吊；切勿超过额定承载；不得用于升降人员或人员上方的荷载
• 可用尺寸及 WLL（示例）：1/4-5/16"（4,500 lbs）、3/8"（6,600 lbs）、7/16-1/2"（11,300 lbs）
• 提供显示 A、B、C、D、F、G、H、K 及每个尺寸重量的详细尺寸数据
