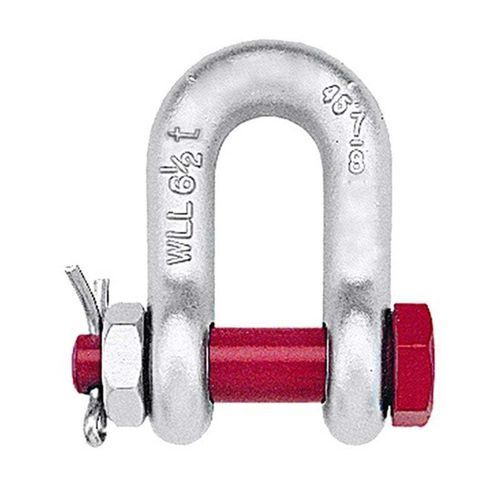

D形提升吊耳 G-2150

带安全螺母和安全插销

产品概述
螺栓式安全D型卸扣适用于使用圆销或螺丝销卸扣的场合。螺栓式卸扣在永久或长期安装、或载荷可能在销轴上滑移并引起旋转的情况下提供更高的安全性。

产品特性

• 材质：合金钢或碳钢。
• 表面处理：热浸镀锌、电镀或素色处理。
• 热处理：淬火并回火。
• 最大试验载荷：2.0 × 工作载荷限值 (WLL)。
• 最小极限强度：根据规格为 WLL 的 4 倍或 6 倍。
• 可按客户要求定制标识。

参数
注：除非另有说明，单位为英寸。
尺寸 | 工作载荷 (t) | 重量 (lbs) | A | B | C | D | E | F | H | L | N | C (公差) | A (公差)
3/16 | 1/3 | 0.06 | 0.38 | 0.25 | 0.88 | 0.19 | 0.6 | 0.56 | 1.47 | 0.98 | 0.19 | 0.06 | 0.06
1/4 | 1/2 | 0.11 | 0.47 | 0.31 | 1.13 | 0.25 | 0.78 | 0.61 | 1.84 | 1.28 | 0.25 | 0.06 | 0.06
5/16 | 3/4 | 0.22 | 0.53 | 0.38 | 1.22 | 0.31 | 0.84 | 0.75 | 2.09 | 1.47 | 0.31 | 0.06 | 0.06
3/8 | 1 | 0.33 | 0.66 | 0.44 | 1.44 | 0.38 | 1.03 | 0.91 | 2.49 | 1.78 | 0.38 | 0.13 | 0.06
7/16 | 1-1/2 | 0.49 | 0.75 | 0.5 | 1.69 | 0.44 | 1.16 | 1.06 | 2.91 | 2.03 | 0.44 | 0.13 | 0.06
1/2 | 2 | 0.79 | 0.81 | 0.64 | 1.88 | 0.5 | 1.31 | 1.19 | 3.28 | 2.31 | 0.5 | 0.13 | 0.06
5/8 | 3-1/4 | 1.68 | 1.06 | 0.77 | 2.38 | 0.63 | 1.69 | 1.5 | 4.19 | 2.94 | 0.69 | 0.13 | 0.06
3/4 | 4-3/4 | 2.72 | 1.25 | 0.89 | 2.81 | 0.75 | 2.00 | 1.81 | 4.97 | 3.50 | 0.81 | 0.25 | 0.06
7/8 | 6-1/2 | 3.95 | 1.44 | 1.02 | 3.31 | 0.88 | 2.28 | 2.09 | 5.83 | 4.03 | 0.97 | 0.25 | 0.06
1 | 8-1/2 | 5.66 | 1.69 | 1.15 | 3.75 | 1.00 | 2.69 | 2.38 | 6.56 | 4.69 | 1.06 | 0.25 | 0.06

标准
该产品页面未指定具体标准。

技术规格

• 材质：合金钢或碳钢。
• 表面处理：热浸镀锌、电镀或素色处理。
• 热处理：淬火并回火。
• 试验载荷和最小极限强度如上所示。
• 可用尺寸和尺寸信息列于参数部分。
