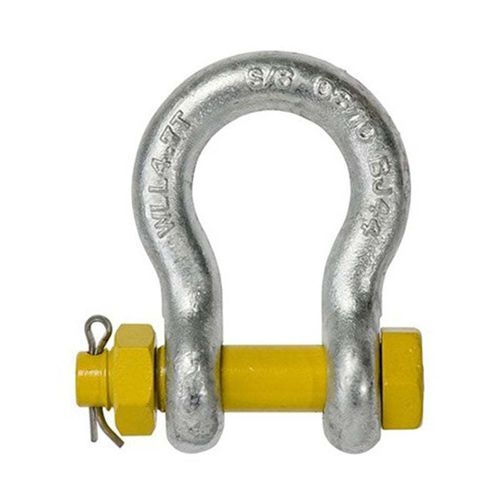

琴形件提升吊耳

带安全螺母和安全插销螺杆海洋应用

产品概述
Grade "S" 螺栓式弓形卸扣用于额定起重与索具连接，适用于海事、农业、采矿与工程等行业，用于与链条、钢丝绳及其他额定配件的可靠连接。螺栓/螺母/开口销结构能防止销轴旋转，适合长期或永久连接以及载荷可能滑动的场景。

产品特点

• 符合 AS2741，采用 Grade "S" 材料制造，弓形（宽）结构，配螺纹销。
• 表面处理：热镀锌、粉末涂层或本色。
• 每只卸扣均标注额定工作载荷（WLL，吨）与质量等级。
• 经检验达到 2 × WLL，最小断裂力为 6 × WLL。
• 可根据要求提供试验报告。
• 适用于起重及额定索具连接场合。

参数
尺寸 (mm) | WLL (ton) | D (mm) | d (mm) | B (mm)
6 | 0.5 | 6 | 8 | 12
8 | 0.75 | 8 | 10 | 13
10 | 1 | 10 | 11 | 17
11 | 1.5 | 11 | 13 | 18
13 | 2 | 13 | 16 | 21
16 | 3.2 | 16 | 19 | 27
29 | 4.7 | 29 | 22 | 32
22 | 6.5 | 22 | 25 | 37
25 | 8.5 | 25 | 29 | 43
29 | 9.5 | 29 | 32 | 46
32 | 12 | 32 | 35 | 52
35 | 13.5 | 35 | 38 | 57
38 | 17 | 38 | 41 | 60
44 | 25 | 44 | 51 | 73
51 | 35 | 51 | 57 | 83
57 | 42.5 | 57 | 63 | 95
63 | 55 | 63 | 70 | 105

标准
符合 AS2741，采用 Grade "S" 材料制造。

技术规格

• 产品类型：澳式落锻安全螺栓式弓形卸扣（螺栓/螺母/开口销安全结构）。
• 材料：Grade "S"。
• 结构：弓形（宽）结构，配螺纹销。
• 表面：热镀锌、粉末涂层、本色。
• 标识：每件卸扣上刻有额定工作载荷（WLL，吨）及质量等级。
• 检验：经 2 × WLL 证明；最小断裂力 6 × WLL；可按要求提供检验证书。
• 用途：适用于海事、农业、采矿及工程等行业的起重和额定索具连接（链条、钢丝绳及其他配件）。
• 可供尺寸：6 mm 至 63 mm（WLL 和尺寸详情见参数表）。
