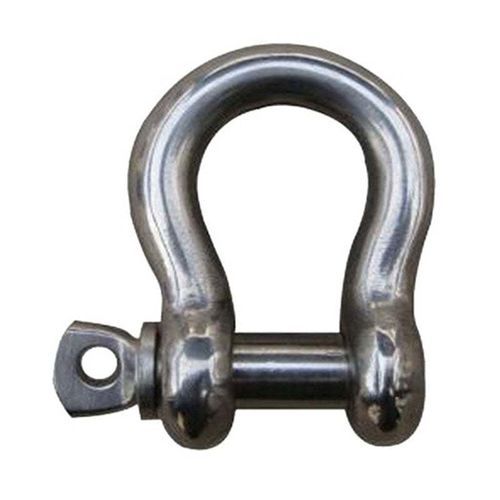

D形提升吊耳

大容积

产品概述
商业用卸扣的特征是销轴和本体采用相同直径制造。按照国际质量标准使用优质原材料制造，本公司欧洲型大型宽弓卸扣提供标准及定制规格，适用于工业起重与索具场景。

简介

• 锻造 – 淬火和回火处理。
• 表面处理选项：热镀锌、镀锌或本色（Self Colored）。
• 每个卸扣上均永久标注额定工作载荷（S.W.L.）。

参数
D | d | a | c | r | b | S.W.L. | 每100件重量 (Kg)
5 | 5 | 10 | 19 | 8 | 11 | 80 | 2.2
6 | 6 | 13 | 25 | 10 | 14 | 100 | 4
8 | 8 | 16 | 32 | 12 | 18 | 200 | 8
10 | 10 | 19 | 38 | 16 | 20 | 320 | 15
11 | 11 | 22 | 44 | 18 | 23 | 400 | 20
12 | 12 | 25 | 51 | 19 | 26 | 520 | 30
16 | 16 | 32 | 64 | 28 | 33 | 800 | 58
20 | 20 | 38 | 76 | 33 | 40 | 1100 | 92
22 | 22 | 44 | 89 | 37 | 50 | 1500 | 149
25 | 25 | 51 | 100 | 40 | 57 | 2100 | 230
28 | 28 | 57 | 115 | 47 | 68 | 3000 | 357
32 | 32 | 64 | 127 | 52 | 73 | 3500 | 495
38 | 38 | 76 | 152 | 63 | 85 | 5000 | 805
45 | 45 | 90 | 180 | 75 | 96 | 7000 | 1,438
50 | 50 | 102 | 200 | 78 | 108 | 8000 | 2,012

标准
页面上未指定。

特性 / 技术规格

• 名称：European Type Large Bow Shackle
• 品牌：TOPONE CHAIN
• 制造：锻造，淬火和回火
• 表面处理：热镀锌、镀锌或本色（Self Colored）
• 每个卸扣上均永久标注使用载荷上限（S.W.L.）
• 材料：优质原材料；销轴与本体同直径制造
• S.W.L. 范围（见表）：80 至 8000
• 重量参考：参数表提供每100件重量
