D形提升吊耳 G-210

螺杆

产品概述

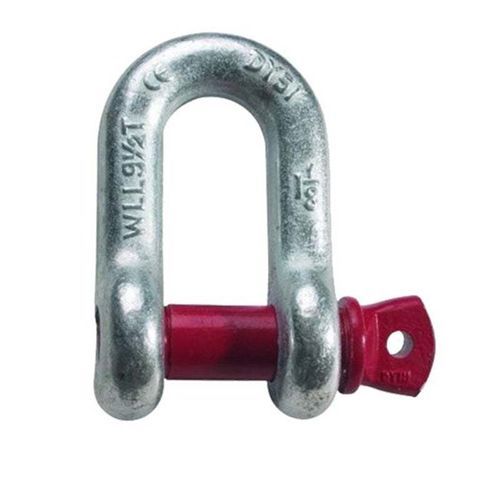

螺栓销D型卸扣（D形卸扣）为落锻（drop-forged）连接件，设计用于单腿织带吊索的直线牵引或提升。此类镀锌卸扣适用于尼龙和聚酯吊带，并可作为与链条连接的中间连接件。请勿用于多腿吊索，以免产生侧向受力。

产品特性

• 标准螺栓销设计，便于快速装拆。
• 落锻制造，经淬火和回火处理。
• 可选表面处理：镀锌、电镀热浸锌、粉末涂层。
• 满足 ASME B30.26 要求。
• 安全系数：6:1。
• 每只卸扣上均有工作载荷（WLL）压印。

参数
公称尺寸 (in.) | 工作载荷 (t)* | 重量 | A | B | C | E | G | K | G | A | 公差+/-
1/4 in. | 1/2 | 0.11 | 0.47 | 0.31 | 0.25 | 0.97 | 0.97 | 1.59 | 0.06 | 0.06
5/16 in. | 3/4 | 0.17 | 0.53 | 0.38 | 0.31 | 1.15 | 1.07 | 1.91 | 0.06 | 0.06
3/8 in. | 1 | 0.28 | 0.66 | 0.44 | 0.38 | 1.42 | 1.28 | 2.31 | 0.13 | 0.06
7/16 in. | 1.1/2 | 0.43 | 0.75 | 0.5 | 0.44 | 1.63 | 1.48 | 2.67 | 0.13 | 0.06
1/2 in. | 2 | 0.59 | 0.81 | 0.63 | 0.5 | 1.81 | 1.66 | 3.03 | 0.13 | 0.06
5/8 in. | 3.1/4 | 1.25 | 1.06 | 0.75 | 0.63 | 2.32 | 2.04 | 3.76 | 0.13 | 0.06
3/4 in. | 4.3/4 | 2.63 | 1.25 | 0.88 | 0.81 | 2.75 | 2.4 | 4.53 | 0.25 | 0.06
7/8 in. | 6.1/2 | 3.16 | 1.44 | 1 | 0.97 | 3.2 | 2.86 | 5.33 | 0.25 | 0.06
1 in. | 8.1/2 | 4.75 | 1.69 | 1.13 | 1 | 3.69 | 3.24 | 5.94 | 0.25 | 0.06
1.1/2 in. | 9.1/2 | 6.75 | 1.81 | 1.25 | 1.25 | 4.07 | 3.61 | 6.78 | 0.25 | 0.06
1.1/4 in. | 12 | 9.06 | 2.03 | 1.38 | 1.38 | 4.53 | 3.97 | 7.5 | 0.25 | 0.13
1.3/8 in. | 13.1/2 | 11.63 | 2.25 | 1.5 | 1.5 | 5.01 | 4.43 | 8.28 | 0.25 | 0.13
1.1/2 in. | 17 | 15.95 | 2.38 | 1.63 | 1.62 | 5.38 | 4.84 | 9.05 | 0.25 | 0.13
1.3/4 in. | 25 | 26.75 | 2.88 | 2 | 2.12 | 6.38 | 5.78 | 10.97 | 0.25 | 0.13

标准
ASME B30.26（如特性中所引用）。

技术规格

• 型号：G-210（美式落锻螺栓销D型卸扣）。
• 用途：仅用于直线牵引或提升；适用于单腿织带吊索（尼龙、聚酯）及作为链条连接件。
• 制造：落锻，淬火并回火。
• 可选表面处理：镀锌、热浸镀锌、粉末喷涂。
• 安全系数：6:1。
• WLL 与尺寸：详见上方参数区的完整公称尺寸、WLL、重量和尺寸数据。
• 每个卸扣均有 WLL 压印。
