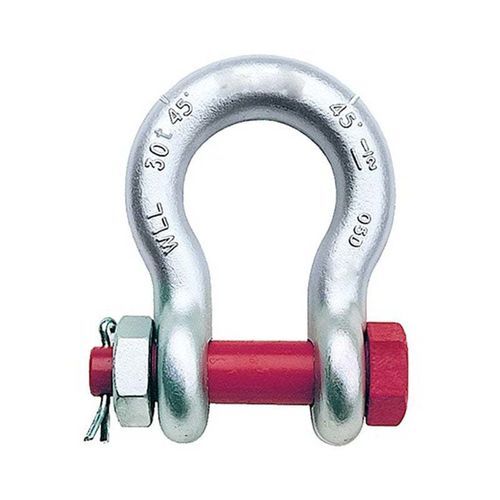

琴形件提升吊耳 G-2130

带安全螺母和安全插销

产品概述
螺栓式安全弓形卸扣可用于圆销或螺钉销卸扣的应用场景。对于永久性或长期使用的安装，或存在载荷在销上滑动并导致销旋转的风险时，该类型更为合适。

产品特点

• 材料：合金钢、碳钢。
• 表面处理：热镀锌、电镀锌或本色。
• 热处理：淬火和回火。
• 最大试验载荷：为工作载荷极限（WLL）的2.0倍。
• 最小极限强度：为WLL的4倍或6倍。
• 标识：按客户要求。

参数
尺寸 | 工作载荷极限 (t) | 重量 (lbs) | A | B | H | E | C | G | P | 公差 C | 公差 A
3/16 | 1/3 | 0.06 | 0.38 | 0.25 | 0.88 | 0.6 | 1.47 | 0.98 | 0.19 | 0.06 | 0.06
1/4 | 1/2 | 0.11 | 0.47 | 0.31 | 1.13 | 0.78 | 1.84 | 1.28 | 0.25 | 0.06 | 0.06
3/8 | 1 | 0.33 | 0.66 | 0.44 | 1.44 | 1.03 | 2.49 | 1.78 | 0.38 | 0.13 | 0.06
1/2 | 2 | 0.79 | 0.81 | 0.64 | 1.88 | 1.31 | 3.28 | 2.31 | 0.50 | 0.13 | 0.06
5/8 | 3-1/4 | 1.68 | 1.06 | 0.77 | 2.38 | 1.69 | 4.19 | 2.94 | 0.69 | 0.13 | 0.06
3/4 | 4-3/4 | 2.72 | 1.25 | 0.89 | 2.81 | 2.00 | 4.97 | 3.50 | 0.81 | 0.25 | 0.06
7/8 | 6-1/2 | 3.95 | 1.44 | 1.02 | 3.31 | 2.28 | 5.83 | 4.03 | 0.97 | 0.25 | 0.06
1 | 8-1/2 | 5.66 | 1.69 | 1.15 | 3.75 | 2.69 | 6.56 | 4.69 | 1.06 | 0.25 | 0.06
1-3/8 | 13-1/2 | 15.83 | 2.25 | 1.53 | 5.25 | 3.63 | 9.16 | 6.38 | 1.50 | 0.25 | 0.13

技术参数 / 规格

• 型号：G-2130（US Type Drop Forged Safety Bolt Bow Shackle）
• 材料：合金钢、碳钢
• 表面处理选项：热镀锌、电镀锌、本色
• 热处理：淬火与回火
• 最大试验载荷：2.0 × WLL
• 最小极限强度：4× 或 6× WLL
• 标识：按客户要求
• 适用：适用于圆销或螺钉销卸扣的场合；推荐用于永久/长期安装或载荷可能滑动并使销旋转的情况
• 可用尺寸（英寸）：3/16、1/4、3/8、1/2、5/8、3/4、7/8、1、1-3/8
