琴形件提升吊耳 G-209

螺杆高耐久性

产品概述

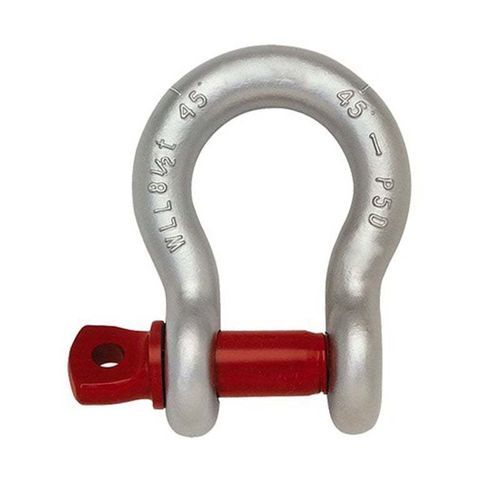

G-209 螺栓销弓形卸扣（美式）具有大而圆的弓型截面，可从多个方向承受载荷且侧向载荷较小。适用于多腿吊带、将吊带连接至承载环以及配合较宽的带子使用。螺栓销结构便于快速、可重复的连接，适合临时或需频繁连接/断开的场合。

产品特点

• 螺栓销闭合，便于快速装配和拆卸。
• 落锻成型（drop forged），经淬火和回火处理以提高强度。
• 表面处理：电镀锌、热镀锌或粉末喷涂。
• 设计满足 ASME B30.26 要求。
• 安全系数：6:1。
• 每只卸扣上均压印标示额定工作载荷（WLL），便于识别。

参数（尺寸以英寸为单位）
Size | Working Load Limit | Weight (lbs) | A | B | C | E | G | H | P | C | A
3/16 | 1/3 | 0.06 | 0.38 | 0.25 | 0.88 | 0.6 | 0.98 | 1.47 | 0.19 | 0.06 | 0.06
1/4 | 1/2 | 0.1 | 0.47 | 0.31 | 0.13 | 0.78 | 1.28 | 1.84 | 0.25 | 0.06 | 0.06
5/16 | 3/4 | 0.19 | 0.53 | 0.38 | 1.22 | 0.84 | 1.47 | 2.09 | 0.31 | 0.06 | 0.06
3/8 | 1 | 0.31 | 0.66 | 0.44 | 1.44 | 1.03 | 1.78 | 2.49 | 0.38 | 0.13 | 0.06
7/16 | 1-1/2 | 0.38 | 0.75 | 0.5 | 1.69 | 1.16 | 2.03 | 2.91 | 0.44 | 0.13 | 0.06
1/2 | 2 | 0.72 | 0.81 | 0.63 | 1.88 | 1.31 | 2.31 | 3.28 | 0.5 | 0.13 | 0.06
5/8 | 3-1/4 | 1.37 | 1.06 | 0.75 | 2.38 | 1.69 | 2.94 | 4.19 | 0.69 | 0.13 | 0.06
3/4 | 4-3/4 | 2.35 | 1.25 | 0.88 | 2.81 | 2.00 | 3.50 | 4.97 | 0.81 | 0.25 | 0.06
7/8 | 6-1/2 | 3.62 | 1.44 | 1.00 | 3.31 | 2.28 | 4.03 | 5.83 | 0.97 | 0.25 | 0.06
1 | 8-1/2 | 5.03 | 1.69 | 1.13 | 3.75 | 2.69 | 4.69 | 6.56 | 1.06 | 0.25 | 0.06
1-1/8 | 9-1/2 | 7.41 | 1.81 | 1.25 | 4.25 | 2.91 | 5.16 | 7.47 | 1.25 | 0.25 | 0.06
1-1/4 | 12 | 9.50 | 2.03 | 1.38 | 4.69 | 3.25 | 5.75 | 8.25 | 1.38 | 0.25 | 0.06
1-3/8 | 13-1/2 | 13.53 | 2.25 | 1.50 | 5.25 | 3.63 | 6.38 | 9.16 | 1.50 | 0.25 | 0.13

标准
符合 ASME B30.26 要求。

技术规格

• 型号：G-209 螺栓销弓形卸扣（US 类型）。
• 制造：落锻成型，淬火与回火处理。
• 表面处理选项：电镀锌、热镀锌、粉末喷涂。
• 合规：ASME B30.26。
• 安全系数：6:1。
• 识别：每只卸扣上压印 WLL。
• 典型应用：多腿吊带、连接至承载环、配合宽带使用；适合临时或需频繁连接的应用场景。
• 可供尺寸：3/16" 至 1-3/8"（完整尺寸与重量见参数块）。
