产品描述

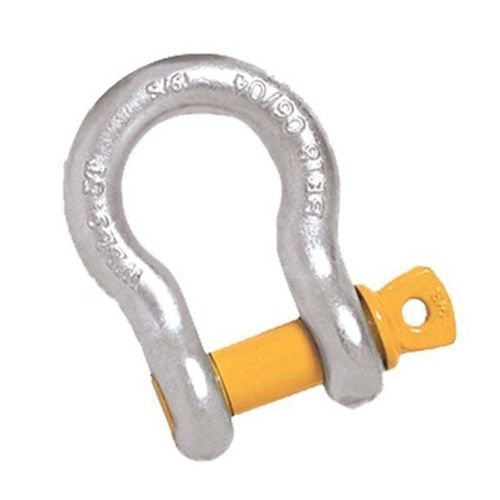

AS2741 S级螺栓销弓形卸扣用于起重和索具连接，能为链条、钢丝绳及其他额定附件提供可靠连接，广泛适用于海事、农业、矿业及工程领域。弓形设计可承受多方向荷载并减小侧向荷载，适用于多腿吊索、连接吊环和较宽的带状吊具。

产品特性

• 按照 AS2741 标准制造，采用 S 级锻造钢，弓形并配螺栓销。
• 表面处理：镀锌、粉末涂层或本色。
• 标识有额定工作载荷（WLL，吨）和质量等级。
• 经 2× WLL 试验；最小断裂力为 6× WLL。
• 适用于起重和索具：连接链条、钢丝绳及额定附件；兼容多腿吊索和较宽的带状吊具。

尺寸与承载表
尺寸 (mm) | WLL (ton) | 重量 (kg) | B (mm) | D (mm) | d (mm) | E (mm) | L (mm) | W (mm)
5 | 0.33 | 0.02 | 15 | 6 | 5 | 14 | 22 | 10
6 | 0.5 | 0.05 | 20 | 8 | 6 | 17 | 29 | 12
8 | 0.75 | 0.09 | 21 | 10 | 8 | 21 | 31 | 13
10 | 1 | 0.14 | 26 | 11 | 10 | 25 | 37 | 17
11 | 1.5 | 0.17 | 29 | 13 | 11 | 27 | 43 | 18
13 | 2 | 0.29 | 33 | 16 | 13 | 33 | 48 | 21
16 | 3.2 | 0.63 | 43 | 19 | 16 | 40 | 61 | 27
19 | 4.7 | 1.02 | 51 | 22 | 19 | 48 | 72 | 32
22 | 6.5 | 1.53 | 58 | 25 | 22 | 54 | 84 | 37
25 | 8.5 | 2.41 | 68 | 29 | 25 | 60 | 95 | 43
29 | 9.5 | 3.09 | 74 | 32 | 29 | 67 | 108 | 46
32 | 12 | 4.31 | 83 | 35 | 32 | 76 | 119 | 52
35 | 13.5 | 6.01 | 92 | 38 | 35 | 84 | 133 | 57
38 | 17 | 8.03 | 98 | 44 | 38 | 92 | 146 | 60
44 | 25 | 13.79 | 127 | 51 | 44 | 127 | 51 | 44

标准
符合 AS2741（S级）

技术规格

• 标准：AS2741（S级）。
• 材料等级：S级锻造钢。
• 结构：弓形卸扣，配螺栓销。
• 表面处理：镀锌、粉末涂层或本色。
• 标识：标注额定工作载荷（吨）及质量等级。
• 检测：经 2× WLL 试验；最小断裂力 6× WLL。
• 主要用途：起重与索具连接；用于连接链条、钢丝绳及额定附件；适用于多腿吊索和较宽带状吊具。
