链条吊索 Grade 100 QOF

4 点式钢

产品

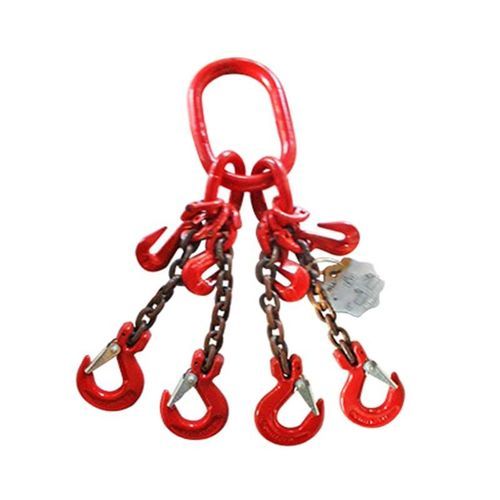

Grade 100 QOF 链式吊索 - 四腿配置，顶部配有四孔长形主环，底部装有四个铸造钩

概述
Grade 100 QOF 链式吊索，采用四腿结构。上部配件：四孔长形主环。下部配件：每腿配一只铸造钩。每条吊索均随附独立序列号、指定的链条尺寸与等级、准确的吊索长度及标明的工作载荷限值，以便追溯与安全使用。

缩写 / 组件

• S = 吊索腿
• T = 三腿
• S（作为符号使用时）= 吊钩（带舌簧）
• SL = 自锁（安全）钩
• F = 铸造钩
• D = 双腿
• Q = 四腿
• G = 抓钩
• O = 长形主环

认证与可追溯性
链式吊索随附书面认证。铭牌上的序列号与证书及销售订单号对应，确保完整的可追溯性。

参数
Design Factor | 1-Leg Sling | 2-Leg Sling (3 columns) | 3-Leg & 4-Leg Slings (3 columns)
Angle | 90 Degrees | 60 Degrees | 45 Degrees | 30 Degrees | 60 Degrees | 45 Degrees | 30 Degrees
Dim / Load Factor | Load Factor: 1 | Load Factor: 1.7 | Load Factor: 1.4 | Load Factor: 1 | Load Factor: 2.6 | Load Factor: 2.1 | Load Factor: 1.45
7/32" | 2,700 | 4,700 | 3,800 | 2,700 | 7,000 | 5,700 | 4,000
9/32" | 4,300 | 7,400 | 6,100 | 4,300 | 11,200 | 9,100 | 6,400
5/16" | 5,700 | 9,900 | 8,100 | 5,700 | 14,800 | 12,100 | 8,500
3/8" | 8,800 | 15,200 | 12,400 | 8,800 | 22,900 | 18,700 | 13,200
1/2" | 15,000 | 26,000 | 21,200 | 15,000 | 39,000 | 31,800 | 22,500
5/8" | 22,600 | 39,100 | 32,000 | 22,600 | 58,700 | 47,900 | 33,900
3/4" | 35,300 | 61,100 | 49,900 | 35,300 | 91,700 | 74,900 | 53,000
7/8" | 42,700 | 74,000 | 60,400 | 42,700 | 110,900 | 90,600 | 64,000
1" | 59,700 | 103,400 | 84,400 | 59,700 | 155,100 | 126,600 | 89,550
1-1/4" | 90,400 | 156,600 | 127,800 | 90,400 | 234,900 | 191,800 | 135,600

标准
名称: Grade 100 QOF Chain Sling – Quad Leg w/ Quad Oblong Master Link on Top and Four Foundry Hooks on Bottom
MOQ: 100 米
包装: 纸箱 + 钢托盘

特性 / 技术规格

• 产品类型：Grade 100 QOF 链式吊索，四腿结构
• 上部配件：四孔长形主环
• 下部配件：四个铸造钩（每腿一个）
• 吊索识别：铭牌上带有独立序列号以实现与证书对应的可追溯性
• 交付文件：提供书面认证
• 链条尺寸与等级：提供多种尺寸（工作载荷限值按链条尺寸、腿/配置及角度见参数表）
• 吊索长度（精确）：可定制 / 按订单提供
• 工作载荷限值：参数表中按链条尺寸、腿配置及角度列出
• 设计系数：4:1
• 包装：纸箱加钢托盘
• 最小起订量：100 米
