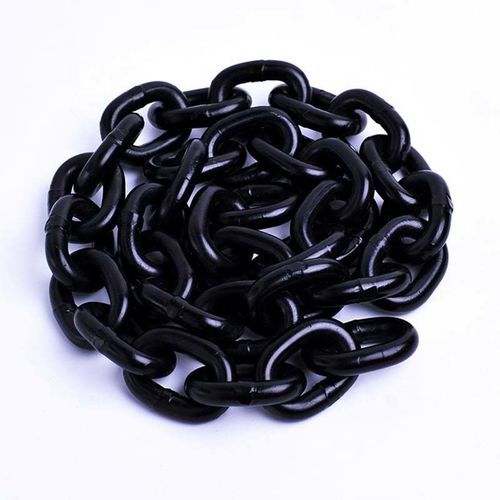

钢合金升降链条 Grade 100

高强度钢高强度重载

概述 16 mm Grade 100 链条采用高强度合金钢制造，生产过程中进行全面检测。每条 16 mm Grade 100 链条经证明试验（proof tested）至工作负荷极限（WLL）的两倍，最小破断强度为 WLL 的四倍。产品符合或优于适用的 OSHA、NACM 和 ASTM 标准。证书可按要求免费提供。

简介 16 mm Grade 100 链条专为架空吊装（overhead lifting）应用设计并获批。作为高强度合金链，Grade 100 与同等尺寸的 Grade 80 链条相比，WLL 大约提高 20%，可根据所需载荷减小链条尺寸。Grade 100 亦称为 Grade 10、System 10 或 Spectrum 10。

参数

• 链条等级： NACM 和 ASTM 的分类确定链条等级；等级越高，同一尺寸的 WLL 越高。
• 工作负荷极限 (WLL)： 对未损坏的直线链条施加的最大允许拉力。
• 证明试验（Proof Test）： 制造过程中在拉力下施加的完整性试验力；链条经 2x WLL 的证明试验。证明试验结果不得作为设计或使用的准则。
• 最小破断力： 试验中样品断裂时的最小拉力；这些链条通常为 WLL 的 4 倍。破断力值为制造商的验收测试，不应作为设计准则。
• 架空吊装： 将自由悬挂的载荷提升到可能导致人员伤害或财产损失的位置的吊装作业；Grade 100 链条获准用于架空吊装。

表 - 链条尺寸与参数
链条尺寸 英寸 | 链条尺寸 MM | 工作负荷极限 (lbs) | 每英尺重量 (lbs) | 材料尺寸 英寸 | 内部长度 英寸 | 内部长度 MM | 内部宽度 英寸 | 内部宽度 MM
7/32" | 6 | 3,100 | 0.54 | 0.25" | 0.71" | 18 | 0.38" | 7.95
9/32" | 7 | 4,300 | 0.73 | 0.275" | 0.88" | 22 | 0.41" | 10
5/16" | 8 | 5,700 | 1.06 | 0.330" | 1.02" | 26 | 0.49" | 13
3/8" | 10 | 8,800 | 1.52 | 0.397" | 1.22" | 31 | 0.57" | 14
1/2" | 13 | 15,000 | 2.72 | 0.52" | 1.56" | 40 | 0.75" | 20
5/8" | 16 | 22,600 | 3.72 | 0.63" | 1.93" | 49 | 0.92" | 23
3/4" | 20 | 35,300 | 5.78 | 0.787" | 2.44" | 62 | 1.008" | 25
7/8" | 22 | 42,700 | 7.32 | 0.866" | 2.59" | 65 | 1.161" | 29
1" | 26 | 59,700 | 10.21 | 1.024" | 3.07" | 78 | 1.378" | 35
1 1/4" | 32 | 90,400 | 15.45 | 1.26" | 3.78" | 96 | 1.69" | 43

标准

• Standard： 16 mm Grade 100 Chains
• MOQ： 100 米
• 包装： 纸箱 + 钢托盘

技术规格

• Brand： TOPONE Chain
• 系列 / 名称： Grade 100 Chain
• 材料： 高强度合金钢
• 设计 / 用途： 专为架空吊装应用设计并获批
• Proof Test： 经证明试验至 WLL 的两倍；制造过程中 100% 实施证明试验
• 最小破断强度： 最小破断强度为 WLL 的四倍
• 相较 Grade 80 的性能： 相似尺寸下 WLL 约提高 20%
• 别名： Grade 10、System 10、Spectrum 10
• 示例（16 mm / 5/8")： 链条尺寸 16 mm；WLL 22,600 lbs；每英尺重量 3.72 lbs；材料尺寸 0.63"；内部长度 1.93"（49 mm）；内部宽度 0.92"（23 mm）
• 认证： 符合或优于 OSHA、NACM 和 ASTM 规范要求；证书按要求提供
• MOQ： 100 米
• 包装： 纸箱 + 钢托盘
