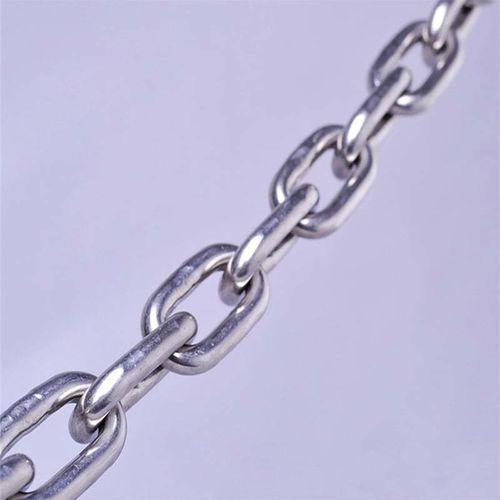

牵引链条 Grade 30钢碳钢镀锌
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 牵引
- 材料
- 钢, 碳钢
- 其他特性
- 镀锌
- 应用领域
- 农用
- 节距
最多: 32 mm
(1.26 in)最少: 3 mm
(0.118 in)
产品介绍
产品概述
30级 Proof Coil 链条，低碳钢制造。最小极限（断裂）载荷约为工作载荷极限（WLL）的4倍。出厂经2×WLL的证明试验并提供认证。表面处理：本色或镀锌。
产品简介
30级 Proof Coil 链条为通用用途链，适用于非顶升（非overhead）场合，如农用、原木链、拖链和开关链等。按 NACM/ASTM 的 30 级分类生产，提供工业和农用的连续米数供货。
注意
参数
链条等级：NACM 与 ASTM 按等级对链条进行分类；30级表示通用链并有规定的工作载荷极限。
工作载荷极限（WLL）： 指在未损坏且为直线状态的链条上直接张力作用下不得超过的额定承载能力。
证明试验（proof test）： 制造过程中以2×WLL进行的检测以验证生产完整性；试验值用于验收测试，不作为设计依据。
最小断裂载荷： 制造商测得的最小断裂力（约为4×WLL）；断裂载荷为制造验收测试属性，不作为运行或设计标准。
顶升（overhead lifting）： 指将悬挂载荷提升到可能对人员或财产造成伤害的位置；此链条不适用于该类作业。
尺寸与载荷（部分规格）
Size (MM) | D +/- (MM) | Inside Length A (MM) | A +/- (MM) | Outside Width B (MM) | B +/- (MM) | Working Load (KG) | Test Load (N) | Breaking Load (N) | Weight Per M (KG)
3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
4 | 0.5 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
5 | 0.5 | 35 | 1.8 | 20 | 1.0 | 160 | 3150 | 10000 | 0.43
6 | 0.5 | 42 | 2.0 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
7 | 0.5 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
8 | 0.5 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.10
9 | 0.5 | 59 | 3.0 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
10 | 1.0 | 65 | 3.2 | 40 | 2.0 | 630 | 12500 | 40000 | 1.75
11 | 1.0 | 72 | 3.4 | 44 | 2.0 | 790 | 15800 | 47500 | 2.11
12 | 1.0 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
13 | 1.0 | 82 | 4.0 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
16 | 1.0 | 100 | 5.0 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
18 | 1.0 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
19 | 1.0 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
20 | 1.0 | 120 | 6.0 | 75 | 3.8 | 2500 | 50000 | 160000 | 7.00
22 | 1.0 | 127 | 6.0 | 82 | 4.0 | 3170 | 63300 | 190000 | 8.55
25 | 1.0 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.90
28 | 1.0 | 152 | 7.0 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.90
32 | 1.0 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.20
标准与包装
Standard: Grade 30 proof coil chain
MOQ: 100 米
包装: 纸箱 + 钢托盘
技术规格
30级 Proof Coil 链条，低碳钢制造。最小极限（断裂）载荷约为工作载荷极限（WLL）的4倍。出厂经2×WLL的证明试验并提供认证。表面处理：本色或镀锌。
产品简介
30级 Proof Coil 链条为通用用途链，适用于非顶升（非overhead）场合，如农用、原木链、拖链和开关链等。按 NACM/ASTM 的 30 级分类生产，提供工业和农用的连续米数供货。
注意
- 不得用于吊装（overhead lifting）。
- 不得超过工作载荷极限（WLL）。
参数
链条等级：NACM 与 ASTM 按等级对链条进行分类；30级表示通用链并有规定的工作载荷极限。
工作载荷极限（WLL）： 指在未损坏且为直线状态的链条上直接张力作用下不得超过的额定承载能力。
证明试验（proof test）： 制造过程中以2×WLL进行的检测以验证生产完整性；试验值用于验收测试，不作为设计依据。
最小断裂载荷： 制造商测得的最小断裂力（约为4×WLL）；断裂载荷为制造验收测试属性，不作为运行或设计标准。
顶升（overhead lifting）： 指将悬挂载荷提升到可能对人员或财产造成伤害的位置；此链条不适用于该类作业。
尺寸与载荷（部分规格）
Size (MM) | D +/- (MM) | Inside Length A (MM) | A +/- (MM) | Outside Width B (MM) | B +/- (MM) | Working Load (KG) | Test Load (N) | Breaking Load (N) | Weight Per M (KG)
3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
4 | 0.5 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
5 | 0.5 | 35 | 1.8 | 20 | 1.0 | 160 | 3150 | 10000 | 0.43
6 | 0.5 | 42 | 2.0 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
7 | 0.5 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
8 | 0.5 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.10
9 | 0.5 | 59 | 3.0 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
10 | 1.0 | 65 | 3.2 | 40 | 2.0 | 630 | 12500 | 40000 | 1.75
11 | 1.0 | 72 | 3.4 | 44 | 2.0 | 790 | 15800 | 47500 | 2.11
12 | 1.0 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
13 | 1.0 | 82 | 4.0 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
16 | 1.0 | 100 | 5.0 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
18 | 1.0 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
19 | 1.0 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
20 | 1.0 | 120 | 6.0 | 75 | 3.8 | 2500 | 50000 | 160000 | 7.00
22 | 1.0 | 127 | 6.0 | 82 | 4.0 | 3170 | 63300 | 190000 | 8.55
25 | 1.0 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.90
28 | 1.0 | 152 | 7.0 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.90
32 | 1.0 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.20
标准与包装
Standard: Grade 30 proof coil chain
MOQ: 100 米
包装: 纸箱 + 钢托盘
技术规格
- 材质：低碳钢
- 表面：本色或镀锌
- 证明试验：2 × WLL（制造试验）
- 最小极限/断裂载荷：≈ 4 × WLL（制造商最小值）
- 工作载荷极限（WLL）：在未损坏直链状态下直接拉伸时的额定承载能力
- 应用：农用、原木链、牵引链、切换链等通用用途
- 不适用于顶升作业
- MOQ：100 米
- 包装：纸箱 + 钢托盘
