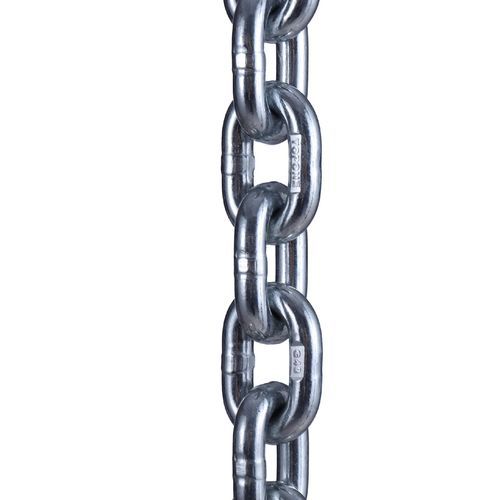

镀锌搬运链条 Grade 43

端头带钩镀锌高强度

产品概述
Grade 43 绑链，电镀锌表面处理，半卷供货。链环电子焊接；表面为电镀锌（本色）。符合或优于 NACM 与 ASTM 标准（A391 & A413）。强度重量比高。不得用于头顶吊装。切勿超出标称工作载荷限制。已做证明测试并获得认证。

简介
Grade 43 链为高强度钢绑链，其抗拉强度高于 Proof Coil（Grade 30）。典型应用包括牵引、绑扎/捆绑和伐木场景，需要更高的工作载荷限制。Grade 43 绑链两端配有叉形抓钩（clevis grab hook）。不适用于头顶吊装或人员吊装。

参数

• 链级：NACM 与 ASTM 等级（A391 & A413）。等级越高，同直径下工作载荷越大。
• 工作载荷（WLL）：额定承载；在未损坏的直线链段上施加的最大直接拉力工作载荷。
• 证明试验（Proof Test）：制造完整性试验；在生产过程中以受控增加施加的最小拉力。仅用于验证，不作为设计值。
• 最小破断力：拉伸试验中测得的最小破断力。非服务/设计保证值。
• 头顶吊装：提升自由悬挂载荷，若掉落可能造成人员伤害或财产损失；Grade 43 不适用于头顶吊装。

技术表
Size MM | D +/-MM | Inside Length A MM | A +/-MM | Outside Width B MM | B +/-MM | Working Load KG | Test Load N | Breaking Load N | Weight Per M KG
3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
4 | 0.5 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
5 | 0.5 | 35 | 1.8 | 20 | 1 | 160 | 3150 | 10000 | 0.43
6 | 0.5 | 42 | 2 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
7 | 0.5 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
8 | 0.5 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.1
9 | 0.5 | 59 | 3 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
10 | 1 | 65 | 3.2 | 40 | 2 | 630 | 12500 | 40000 | 1.75
11 | 1 | 72 | 3.4 | 44 | 2 | 790 | 15800 | 47500 | 2.11
12 | 1 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
13 | 1 | 82 | 4 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
16 | 1 | 100 | 5 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
18 | 1 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
19 | 1 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
20 | 1 | 120 | 6 | 75 | 3.8 | 2500 | 50000 | 160000 | 7
22 | 1 | 127 | 6 | 82 | 4 | 3170 | 63300 | 190000 | 8.55
25 | 1 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.9
28 | 1 | 152 | 7 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.9
32 | 1 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.2

标准
名称：Grade 43 链 电镀锌 半卷。最小起订量：100 米。包装：纸箱 + 钢托盘。

特点 / 技术规格

• 产品：Grade 43 绑链，电镀锌表面处理，半卷供货。
• 结构：电子焊接链；表面本色（电镀锌）。
• 标准符合性：符合或优于 NACM 与 ASTM（A391 & A413）标准。
• 应用说明：高强度/重量比；不适用于头顶吊装；两端配有叉形抓钩，适用于绑扎/牵引用途。
• 质量：已做证明测试并获得认证；技术表列出各尺寸的试验载荷和破断载荷。
• 最小起订量：100 米。
• 包装：纸箱加钢托盘。
