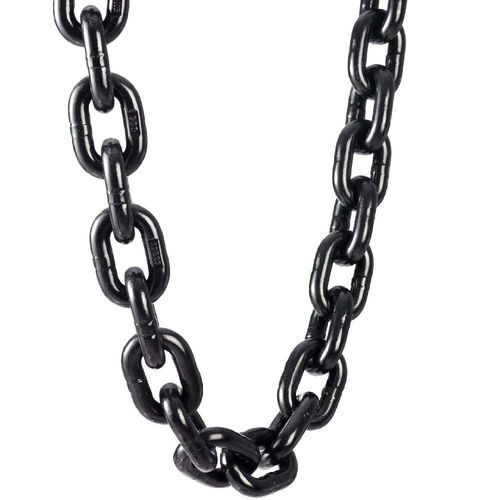

钢升降链条 Grade 80

合金重型耐腐蚀

产品概述
Grade 80 吊装链（承载链）采用合金钢并通过先进生产线制造，提供用于工业起重的高抗拉强度。G80 链按 ISO3077、EN818 和 AS2321 标准生产，满足 4:1 的安全系数并通过 2.5× 试验载荷。表面处理包括本色、黑色氧化、静电镀锌、热镀锌、粉末涂层和喷漆，可适应潮湿、酸性或碱性环境。

适用场合

• 链轮葫芦、手板葫芦、电动葫芦
• 起重机、绞盘、起重索具及工业吊装作业
• 高精度校准链、重载起重链

主要特性 / 细节

• 材料：合金钢（示例：20Mn2、20Mnv 等）
• 可选级别：Grade 80 (G80)、Grade 70 (G70)、Grade 60 (G60)
• 安全性：安全系数 4:1；试验载荷系数 2.5×
• 表面处理：本色/素色、黑色、喷砂、电镀、粉末涂层、热镀锌、喷漆
• 典型用途：承载链、起重链、焊接系固链、输送链

G80 链规格（I）
尺寸 (mm) | 宽度 (b1 Min.) | 宽度 (b2 Max.) | 重量 (Kg/M) | 工作载荷极限 (Ton) | 试验载荷 (kN) | 最小断裂载荷 (kN)
6 x 18 | 7.5 | 21 | 0.79 | 1.1 | 27 | 45.2
7 x 21 | 9 | 24.5 | 1.07 | 1.5 | 37 | 61.6
8 x 24 | 10 | 28 | 1.38 | 2 | 48 | 80.4
10 x 30 | 12.5 | 35 | 2.2 | 3.2 | 76 | 125
11 x 43 | 12.6 | 36.5 | 2.33 | 3.8 | 92 | 154
12 x 36 | 15 | 42 | 3.1 | 4.6 | 109 | 181
12.5 x 38 | 15.5 | 42.2 | 3.3 | 4.9 | 117 | 196
13 x 39 | 16.3 | 46 | 3.8 | 5 | 128 | 214
14 x 42 | 18 | 49 | 4.13 | 6.3 | 150 | 250
14 x 50 | 17 | 48 | 4 | 6.3 | 150 | 250
15 x 46 | 20 | 52 | 5.17 | 7 | 168 | 280
16 x 48 | 20 | 56 | 5.63 | 8 | 192 | 320
16 x 49 | 24.5 | 59.5 | 5.71 | 8 | 192 | 320
16 x 64 | 23.9 | 58.9 | 5.11 | 8 | 192 | 320
18 x 54 | 23 | 63 | 6.85 | 10 | 246 | 410
18 x 64 | 21 | 60 | 6.6 | 10 | 246 | 410
19 x 57 | 23.7 | 63.2 | 7.7 | 11.3 | 270 | 450
20 x 60 | 25 | 70 | 8.6 | 12.5 | 300 | 500
22 x 65 | 28 | 74.2 | 10.7 | 15.3 | 366 | 610
22 x 66 | 28 | 77 | 10.2 | 15.3 | 366 | 610
22 x 86 | 26 | 74 | 9.5 | 15.3 | 366 | 610
24 x 72 | 32 | 82 | 12.78 | 18 | 432 | 720
24 x 86 | 28 | 79 | 11.6 | 18 | 432 | 720
26 x 78 | 35 | 91 | 14.87 | 21.3 | 510 | 850
26 x 92 | 30 | 86 | 13.7 | 21.3 | 510 | 850
30 x 90 | 38 | 105 | 19.6 | 28.3 | 678 | 1130
30 x 108 | 34 | 98 | 18 | 28.3 | 678 | 1130
32 x 96 | 40 | 106 | 22.29 | 32.2 | 772 | 1286
34 x 126 | 38 | 109 | 22.7 | 36.3 | 870 | 1450
34 x 102 | 46.5 | 121.5 | 25.5 | 36.3 | 870 | 1450
36 x 108 | 49.5 | 128.5 | 31 | 40.7 | 978 | 1630
38 x 137 | 42 | 121 | 29 | 45.3 | 1086 | 1810
38 x 114 | 52 | 136 | 32 | 45.3 | 1086 | 1810
42 x 126 | 55.5 | 144.5 | 38.6 | 55.4 | 1332 | 2200

G80 链规格（II）
公称直径 (d) | 焊接直径公差 | ds max. | t | t max. | t min. | b1 min. | b2 max. | Kg/m | 工作载荷 (Kg) | 证明载荷 (kN) | 断裂载荷 (kN) | 最小弯曲挠度
4 | ±0.16 | 4.4 | 12 | 12.4 | 11.6 | 5.2 | 14.8 | 0.35 | 500 | 12.6 | 20.1 | 3.2
5 | ±0.2 | 5.5 | 15 | 15.5 | 14.6 | 6.5 | 18.5 | 0.5 | 800 | 19.6 | 31.4 | 4
6 | ±0.24 | 6.6 | 18 | 18.5 | 17.5 | 7.8 | 22.2 | 0.8 | 1120 | 28.3 | 45.2 | 4.8
7 | ±0.28 | 7.7 | 21 | 21.6 | 20.4 | 9.1 | 25.9 | 1.1 | 1500 | 38.5 | 61.6 | 5.6
8 | ±0.32 | 8.8 | 24 | 24.7 | 23.3 | 10.4 | 29.6 | 1.4 | 2000 | 50.3 | 80.4 | 6.4
10 | ±0.4 | 11 | 30 | 30.9 | 29.1 | 13 | 37 | 2.2 | 3150 | 78.5 | 126 | 8
13 | ±0.52 | 14.3 | 39 | 40.2 | 37.8 | 16.9 | 48.1 | 3.8 | 5300 | 133 | 212 | 10
16 | ±0.64 | 17.6 | 48 | 49.4 | 46.6 | 20.8 | 59.2 | 5.7 | 8000 | 201 | 322 | 13
18 | ±0.9 | 19.8 | 54 | 55.6 | 52.4 | 23.4 | 66.6 | 7.3 | 10000 | 254 | 407 | 14
19 | ±1 | 20.9 | 57 | 58.7 | 55.3 | 24.7 | 70.3 | 8.1 | 11200 | 284 | 454 | 15
20 | ±1 | 22 | 60 | 61.8 | 58.2 | 26 | 74 | 9 | 12500 | 314 | 503 | 16
22 | ±1.1 | 24.2 | 66 | 68 | 64 | 28.6 | 81.4 | 10.9 | 15000 | 380 | 608 | 18
23 | ±1.2 | 25.3 | 69 | 71.1 | 66.9 | 29.9 | 85.1 | 12 | 16000 | 415 | 665 | 18
25 | ±1.3 | 27.5 | 75 | 77.3 | 72.8 | 32.5 | 92.5 | 14.1 | 20000 | 491 | 785 | 20
26 | ±1.3 | 28.6 | 78 | 80.3 | 75.7 | 33.8 | 96.2 | 15.2 | 21200 | 531 | 849 | 21

标准与包装

• 标准：Grade 80 Alloy Chain EN818-1 与 EN818-2
• 最小起订量（MOQ）：100 米
• 包装：纸箱 + 钢托盘

特性 / 技术规格

• 产品名称：Grade 80 吊装链
• 材料：合金钢（例：20Mn2、20Mnv）
• 可选等级：G80、G70、G60
• 安全系数：4:1；试验载荷系数 2.5×
• 表面处理：本色、黑色、喷砂、电镀、粉末涂层、热镀锌、喷漆
• 标准：ISO3077、EN818、AS2321、EN818-1、EN818-2
• 典型应用：吊装、葫芦链、起重机及工业作业
• MOQ 与包装：最少 100 米；纸箱加钢托盘发货
