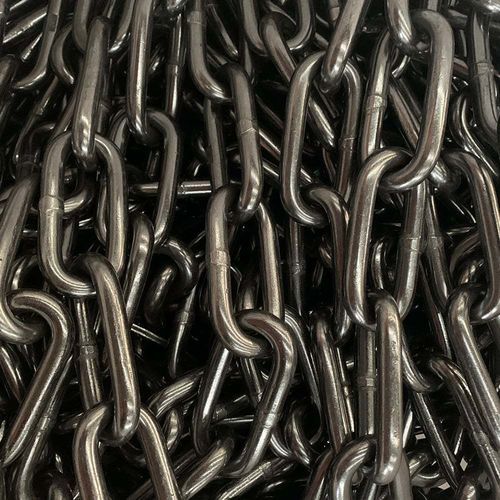

牵引链条

钢钼合金

概述
用于矿山单轨吊挂的校准并经检验的长环节圆钢链。由含镍（Ni）、铬（Cr）、钼（Mo）的合金钢制造；性能约比DIN 20637参考值高10%。

介绍
专为矿山单轨吊挂设计的经检验圆钢链。长环节结构适用于矿山环境中的吊挂和物料搬运应用。

参数（表）
表头：链号 | d x p | d | p | b1 | 试验力 | 断裂力 | 试验力下单位伸长（最大） | 断裂力下单位伸长（最小） | 挠度 F（最小） | 重量 (kg/m)。
单位： (mm) | (mm) | (mm) | (mm) | (kN) | (kN) | (%) | (%) | (mm) | (kg/m).
16x80：d x p = 16x80；d = 16 ±0.6 mm；p = 80 ±1.5 mm；b1 = 22.4 +3/-0 mm；试验力 = 60 kN；断裂力 = 180 kN；试验力下伸长（最大）= 1.6%；断裂力下伸长（最小）= 2.0%；挠度 F（最小）= 21 mm；重量 = 4.7 kg/m。
18x90：d x p = 18x90；d = 18 ±0.9 mm；p = 90 ±1.5 mm；b1 = 25.0 +3/-0 mm；试验力 = 100 kN；断裂力 = 250 kN；试验力下伸长（最大）= 1.6%；断裂力下伸长（最小）= 2.0%；挠度 F（最小）= 23 mm；重量 = 6.0 kg/m。

材料与性能
采用含镍（Ni）、铬（Cr）、钼（Mo）的合金钢制造。链条经过校准和出厂试验；典型性能约比DIN 20637参考值高10%，在吊挂应用中提供更大的安全裕度。

标准
按DIN 20637要求设计。

技术规格

• 产品：矿用单轨链（经检验的长环节圆钢吊挂链）
• 标准：DIN 20637
• 材料：合金钢（Ni、Cr、Mo及其他合金元素）
• 可用链号（示例）：16x80、18x90
• 16x80 — d: 16 ±0.6 mm；p: 80 ±1.5 mm；b1: 22.4 +3/-0 mm；试验力: 60 kN；断裂力: 180 kN；试验力下伸长（最大）: 1.6%；断裂力下伸长（最小）: 2.0%；挠度 F（最小）: 21 mm；重量: 4.7 kg/m
• 18x90 — d: 18 ±0.9 mm；p: 90 ±1.5 mm；b1: 25.0 +3/-0 mm；试验力: 100 kN；断裂力: 250 kN；试验力下伸长（最大）: 1.6%；断裂力下伸长（最小）: 2.0%；挠度 F（最小）: 23 mm；重量: 6.0 kg/m
• 应用：矿山单轨、吊挂与物料搬运系统
• 质量：经校准和试验的链条，性能较参考标准有所提升
