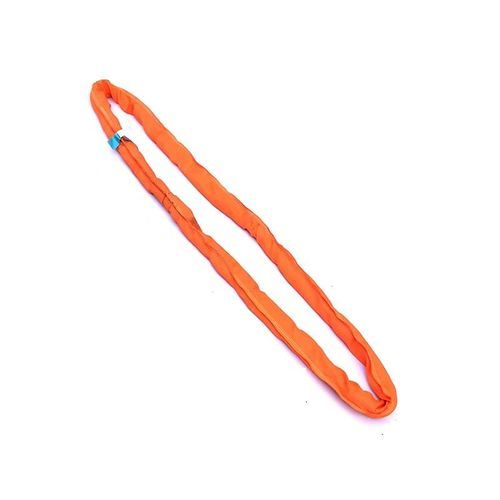

圆形吊索 PNR-100

织物环形聚酯

产品概述
PNR-100 无端圆形吊带为纺织起重吊具，适用于垂直、卡环（choker）及篮式吊装。其可弯曲的无缝保护套贴合载荷，保护工件表面同时提供高起重能力。识别标签标注尺寸、类型与额定载荷，便于追溯管理。

标准与主要特性

• 满足 EN 1492-2 与 ASME B30.9 要求。
• 颜色编码的额定工作载荷（WLL）系统，便于快速识别承载能力。
• 在 WLL 下伸长率 < 3%，保证起重稳定性。
• 安全系数：7:1（EN）或 5:1（ASME）。

介绍 — 圆形吊带的工程设计
PNR-100 的承载能力来自由多股高强度聚酯纱线组成的内部芯绳，纱线平行且不捻，这种结构确保纤维间受力均匀，使吊带在保持高度柔性同时具备很高的断裂强度。

材料科学：高强度聚酯（PES）
采用 100% 高强度聚酯制造，具有化学稳定性（耐多数酸与油）、低吸湿性（潮湿环境下保持强度）且在纤维挤出过程中加入抗紫外线稳定剂以防光降解。

通过先进结构实现耐久性

• 无缝保护套可避免承载缝线，从而降低摩擦磨损导致的早期失效。
• 聚酯芯绳低伸长特性确保在起升过程中荷载位置稳定。
• 耐用的塑料保护套标签提供永久可读的信息（WLL、序列号、生产日期），便于追溯。

参数 — 额定工作载荷（WLL）与颜色编码
紫色 | 1,000 kg | 800 kg | 2,000 kg | 1,400 kg | 套宽 40–45 mm
绿色 | 2,000 kg | 1,600 kg | 4,000 kg | 2,800 kg | 套宽 45–50 mm
黄色 | 3,000 kg | 2,400 kg | 6,000 kg | 4,200 kg | 套宽 55–60 mm
灰色 | 4,000 kg | 3,200 kg | 8,000 kg | 5,600 kg | 套宽 65–70 mm
红色 | 5,000 kg | 4,000 kg | 10,000 kg | 7,000 kg | 套宽 75–80 mm
棕色 | 6,000 kg | 4,800 kg | 12,000 kg | 8,400 kg | 套宽 85–90 mm
蓝色 | 8,000 kg | 6,400 kg | 16,000 kg | 11,200 kg | 套宽 95–100 mm
橙色 | 10,000+ kg | 8,000+ kg | 20,000+ kg | 14,000+ kg | 套宽 110+ mm

技术规格
芯材 | 100% 高强度聚酯（PES）
套材 | 重型织造聚酯（无缝保护套）
安全系数 | 7:1（EN 1492-2） / 5:1（ASME B30.9）
伸长率 | 在 WLL 下 < 3%
工作温度 | -40°C 至 +100°C（-40°F 至 +212°F）
耐化学性 | 抵抗酸、油及大多数溶剂

标准

• EN 1492-2：纺织吊具 — 人造纤维圆形吊带（通用用途）。
• ASME B30.9：吊具 — 选择、维护与使用（关于合成圆形吊带的章节）。
• ISO 4878：人造纤维织造扁带吊具（机械性能）。
• ISO 9001：通过批次测试和工艺文件化确保制造质量的质量管理体系。

测试与质量控制

• 每批生产取样进行破坏性拉伸试验。
• 荷重下伸长率验证以确认尺寸稳定性和内部纱线受力控制。
• 对套体完整性和标签准确性进行目视与尺寸检验，制造缺陷零容忍。

安全与维护

• 起吊带锐边负载时使用护角或耐磨套以防局部压应力切割套体。
• 每次使用前检查是否有割伤、勾丝或热损伤；若内部芯纱可见，应立即停止使用并报废。
• 存放在阴凉、干燥、避光处以防紫外线降解和霉变。
• 虽对多数化学品具备耐性，但避免在高浓度强碱或特殊溶剂中长期暴露，必要时遵循制造商指导。

技术资料 — 摘要

• 型号：PNR-100
• 商品名称：PNR-100 Endless Round Sling
• 品牌：TOPONE CHAIN
• 芯材：100% 高强度聚酯（PES）
• 套材：重型织造聚酯（无缝保护套）
• 安全系数：7:1（EN） / 5:1（ASME）
• 伸长率：在 WLL 下 < 3%
• 工作温度：-40°C 至 +100°C（-40°F 至 +212°F）
• 耐化学性：抵抗酸、油及大多数溶剂
• 符合 EN 1492-2 的颜色编码 WLL 系统
