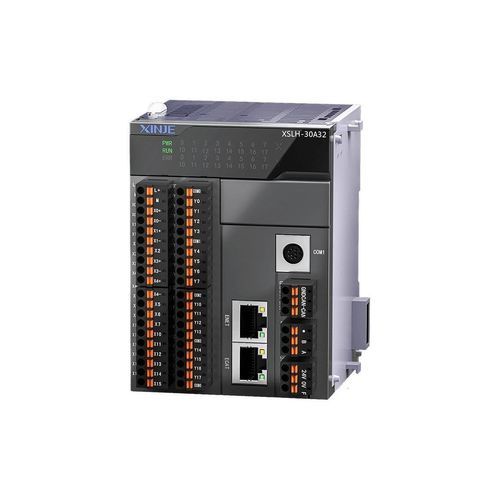

卡片式可编程控制器 XSLH series

紧凑型带有可扩展 I/O 卡以太网

产品概述
支持PLCopen编程规范，可引用多种标准功能库，并可开发专有功能块及指令库。支持EtherCAT运动控制、EtherCAT远程IO及以太网通信。具备32通道电子凸轮与在线下载功能。

主要特点

• 卡式设计，高性能核心
• 支持PLCopen编程规范和丰富的功能库
• 支持32通道电子凸轮及在线下载
• 支持EtherCAT运动控制和EtherCAT远程IO
• 支持以太网通信

可扩展性

• 本地可扩展性：可向右扩展最多16个扩展模块
• 支持多种扩展类型，包括I/O、模拟量、温度控制等，满足多维控制需求

平台与编程支持

• 支持CODESYS平台
• 强大的PLC软件编程工具
• 支持IEC 61131-3标准
• 丰富的行业库并支持自定义库开发
• 提供HMI设备数据接口，便于与第三方客户端和控制系统通信
• 支持OPC UA，用于跨平台数据传输及工业4.0场景

通信功能

• 稳定的CANopen通信：物理层和数据链路层可靠，兼容且可互操作（适用于汽车及AGV行业）
• 以太网通信：标准RJ45接口，实现更高速通信
• 支持多种网络协议：Modbus-TCP、TCP/IP、UDP、OPC UA、Ethernet/IP及Tag通信
• 网络拓扑灵活：支持线型与星型布线

EtherCAT控制能力

• 支持最多32个EtherCAT总线节点，与各类EtherCAT协议设备互通
• 支持多线、弧线及螺旋插补功能，适用于多轴插补平台
• 电子凸轮系统可替代机械凸轮，提升精度与灵活性（适用于旋盖机、枕式包装机、吹塑机等）

相关产品

• XSA系列 工业智能控制器
• XSDH系列 小型控制器
• XSF5系列 刀片控制器

技术规格

• 系列：XSLH series slim controller
• 编程标准：PLCopen、IEC 61131-3（通过CODESYS）
• 运动控制：支持EtherCAT motion control
• EtherCAT节点：支持最多32个总线节点
• 电子凸轮：支持32通道
• 扩展：最多支持16个右侧扩展模块（I/O、模拟量、温度控制等）
• 通信：EtherCAT、以太网（RJ45）、CANopen、Modbus-TCP、TCP/IP、UDP、OPC UA、Ethernet/IP、Tag通信
• HMI接口：提供HMI设备数据接口以支持第三方通信
• 插补：多线、弧线和螺旋插补功能
• 典型应用：旋盖机、枕式包装机、吹塑机
