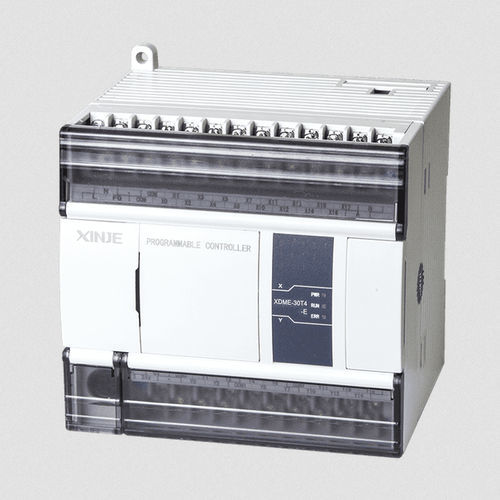

数字输入可编程控制器 XDME series

数字输出以太网用于接地总线

概述
在具备XDM系列全部功能的基础上，XDME系列具有约2~3倍的处理速度、更大的内部资源空间，并支持右侧扩展模块、BD板以及左侧扩展ED模块的连接。

基本功能与配置

• 程序容量：1MB
• 基本指令执行时间：0.01~0.03 µs
• 最大I/O点数：572点
• 支持I/O顺序控制

运动控制

• 直线插补与圆弧插补
• 跟随功能

高速输入输出

• 脉冲输出：4~10通道，100kHz
• 高速计数：4~10通道（单相最大80k，AB相最大50k）

通信功能

• RS232、RS485、RJ45
• 以太网通信
• X-NET现场总线

特性/技术规格

• 程序容量：1MB
• 基本指令：0.01~0.03 µs
• 最大I/O点数：572点
• 支持I/O顺序控制
• 运动控制：直线插补、圆弧插补、跟随
• 高速脉冲输出：4~10通道，100kHz
• 高速计数：4~10通道（单相最大80k，AB相最大50k）
• 通信端口：RS232、RS485、RJ45；支持以太网和X-NET现场总线
