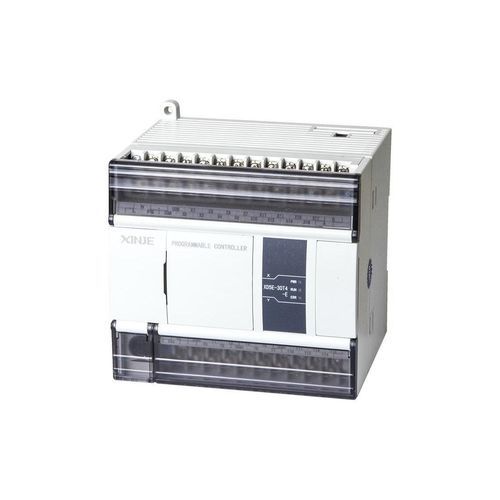

可扩展I/O卡可编程控制器 XD5E series

脉冲输出式用于网络以太网

概述
XD5E 系列是一款功能增强的以太网可编程控制器。其处理速度更快（约为 XDM 系列的 2～3 倍），内部资源空间更大，支持 RS232、RS485 串口通信和以太网通信。不支持 SD 卡功能。支持右侧扩展模块、BD 板和左侧扩展 ED 模块的连接以扩展系统。

主要功能与配置

• 程序容量：1 MB
• 基本指令执行时间：0.01–0.03 μs
• 最大 I/O 点数：572 点
• I/O 顺序控制

高速输入与输出

• 2–10 路 100 kHz 脉冲输出
• 3–10 路高速计数（单相最高 80 kHz；AB 相最高 50 kHz）

通信接口

• RS232 串口
• RS485 串口
• RJ45 接口
• 以太网通信
• 支持 X-NET 现场总线

扩展性与兼容性

• 与 XDM 系列相比具备更快的处理速度和更大的内部资源
• 支持串口和以太网通信以满足多样化的连接场景
• 兼容右侧扩展模块、BD 板和左侧扩展 ED 模块以进行系统扩展

技术规格

• 系列：XD5E
• 程序内存：1 MB
• 指令速度：0.01–0.03 μs
• 最大 I/O 点数：572 点
• PWM/脉冲输出通道：2–10 路，100 kHz
• 高速计数：3–10 路（单相最高 80 kHz；AB 相最高 50 kHz）
• 支持的串口接口：RS232、RS485
• 以太网：支持 RJ45
• 现场总线：支持 X-NET
• 扩展：支持右侧扩展模块、BD 板和左侧扩展 ED 模块
