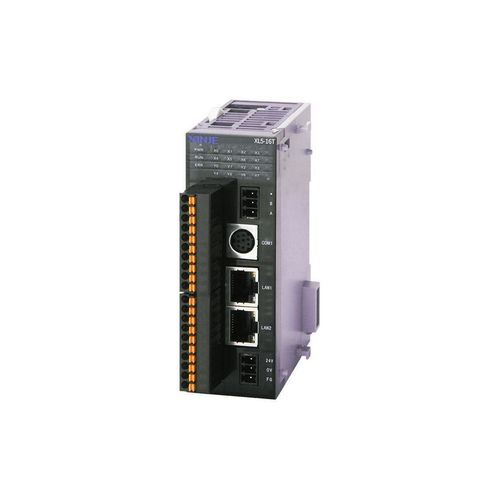

卡片式可编程控制器 XL5 series

脉冲输出式用于接地总线RS485

概述
卡片式设计，满足各种工业控制需求。除标准PLC功能外，XL5系列具备更快的处理速度（约为XC系列的15倍）、扩展的内部资源空间、高速脉冲输出，并支持右侧扩展模块与左侧ED扩展模块以实现灵活扩展。

产品特性

• 基本功能与配置：程序容量512 KB；基本指令执行时间0.02–0.05 μs；最大I/O 576点；I/O顺序控制。
• 高速输入与输出：2–10通道 100 kHz 脉冲输出（视型号）；3–4通道高速计数（单相最高80 kHz，AB相最高50 kHz）。
• 通信功能：RS232、RS485；X-NET 现场总线；USB端口高速下载（最高12 Mbps）。

技术规格

• 程序容量：512 KB
• 基本指令：0.02–0.05 μs
• 处理速度：约为XC系列的15倍
• 内部资源空间：扩展
• 最大I/O：576点
• I/O顺序控制
• 高速脉冲输出：2–4通道（文档中亦列有2–10 CH 100 kHz）
• 高速计数：3–4通道（单相最大80 kHz，AB相最大50 kHz）
• 通信：RS232、RS485、X-NET 现场总线
• USB：高速下载（最大12 Mbps）
• 扩展：支持右侧扩展模块与左侧ED模块
