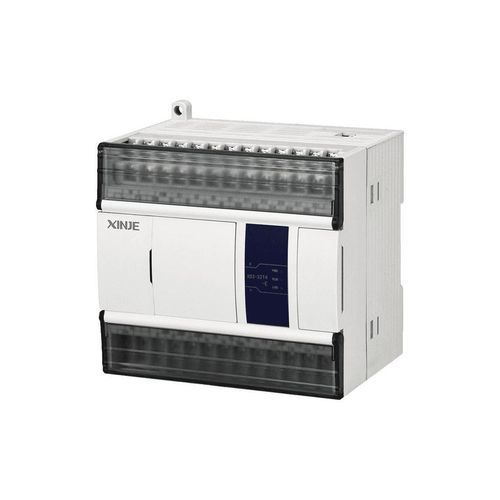

内置I/O可编程控制器 XD3 series

脉冲输出式用于接地总线RS485

产品概述
XD3 系列标准控制器为工业自动化提供完整的控制功能。除基础程序与 I/O 数据处理外，还支持脉冲输出、高速计数、脉宽调制（PWM）与频率测量。该控制器支持左侧扩展 ED 模块、扩展 BD 模块（不支持 16 点模块）以及右侧扩展模块，用于扩展 I/O 与功能。

主要特性

• 基础功能与配置：程序容量 256KB；基础指令执行时间 0.02 ~ 0.05 µs；最大 I/O 380 点；I/O 顺序控制。
• 高速输入与输出：2~4 路脉冲输出，最高 100 kHz（注：XD3-24T4/32T4 的 Y2 与 Y3 脉冲输出频率上限为 20 kHz）；3 路高速计数（单相最高 80K，AB 相最高 50K）。
• 通信：RS232、RS485；现场总线 X-NET 支持。
• USB：高速 USB 下载，最高可达 12 Mbps。

相关能力

• 支持左侧扩展 ED 模块。
• 支持扩展 BD 模块（注：不支持 16 点模块）。
• 支持右侧扩展模块以扩展 I/O 与功能。

规格 / 技术参数

• 系列：XD3 series standard controller
• 程序容量：256KB
• 基础指令执行时间：0.02 ~ 0.05 µs
• 最大 I/O 点数：380 点
• I/O 控制方式：顺序控制
• 脉冲输出：2~4 路，最高 100 kHz（注：XD3-24T4/32T4 的 Y2 与 Y3 限制为 20 kHz）
• 高速计数：3 路（单相最高 80K，AB 相最高 50K）
• 通信端口：RS232、RS485
• 现场总线：X-NET
• USB：高速下载，最高 12 Mbps
• 扩展：左侧扩展 ED、扩展 BD（不支持 16 点模块）、右侧扩展模块
